出口低压配电计算书该交哪些证据？四类证据链 + 自查模板下载

很多成套柜和设备出口企业都有类似经历：图纸做了，BOM 也齐全，到了业主、EPC 或监理审核时，还是被问了一连串问题。

“这根电缆为什么选这个截面？”
“断路器的分断能力和上级短路条件对上了吗？”
“这份计算按哪一版标准做？项目要求从哪里来？”

问题往往不在于有没有一张计算表，而在于这张表能不能把输入、标准、选型和交付物串起来。

先把一个容易混淆的概念说清楚：出口项目没有一张放之四海而皆准的”海外标准清单”。合同、当地法规、业主、监理、供电方的要求，才共同决定这个项目到底按什么做。IEC、NF、BS 或当地标准不能凭目的地语言、地区名称来猜。

对出口企业而言，一份经得起追问的低压配电计算书，至少要留下下面四类证据。

第一类：适用要求从哪里来

先别急着选软件或算电缆。要先把四件事写下来：

这一步看似行政，实际决定后面所有计算的边界。拿不出要求来源，即使计算结果看起来合理，也很难解释”为什么按这个条件算”。

IEC 60364 系列覆盖低压电气装置的设计、保护、导体选择和验证。它是重要的设计依据，但不是自动适用于每一个国家、每一个项目的通行证。项目如果指定了本国标准、业主规范或供电方文件，应把它们与 IEC 要求一起登记，并写清优先级。

审核方通常不只看最终截面和断路器型号，还会追问计算的起点。至少要能说明：

电缆载流量、压降和短路结果都依赖这些前提。没有敷设条件和数据来源，任何”标准系数”都不应直接套用。IEC 60364-5-52 的标准目录明确覆盖导体的选择、敷设、载流量和压降，但具体条文与表格必须使用项目已授权、且版本受控的标准文本。

真正容易出现”两套数据”的地方，是计算书、单线图和 BOM。

计算书写的是一个型号，采购清单换成了另一个型号；短路条件按投标阶段的输入计算，实际供电方案已经变了；图纸更新后，回路证据没有同步。这些问题不是重新算一页表就能完全解决的，必须把每个回路对应到图纸版本、导体与敷设、保护器件型号、计算书页码和数据来源。

短路校核也不能只看一个大数值。IEC 60909-0 给出了三相交流系统短路电流的计算方法。项目中需要根据适用范围，把最大和最小短路条件、器件的分断或耐受能力、导体的热稳定等结论放在同一条证据链里（最大/最小短路为什么要分别留证据，见《短路电流只算最大值够吗》）。

如果项目要求选择性配合或后备保护，也要把”项目要求是什么、采用什么策略、制造商数据或批准资料在哪里”写清楚。不要只在计算书里写一个”满足选择性”的结论（三个概念的区别见《选择性配合、后备保护、越级跳闸》）。

这是成套柜出口最容易漏掉的一层。

IEC 60364 主要解决低压电气装置的设计与安装问题。若交付物本身是低压成套柜，还可能需要按照合同适用范围，提供 IEC 61439-1 和 IEC 61439-2 所涉及的设计验证、例行验证、铭牌和技术文件等资料。

换句话说，电缆和断路器算对，不等于柜体的验证资料天然齐全；柜体有试验或验证文件，也不等于现场安装回路已经完成计算。两类文件要分别建立索引，再在最终交付时对齐（详细区分见《IEC 60364 和 IEC 61439 不是一回事》）。

Excel 很适合整理设计输入、制作回路台账和复核项目文件。只要项目范围简单、每个取值有来源、工程师能够解释计算前提，它仍然是有效工具（详细边界分析见《电缆选型靠 Excel 表格，什么时候够用》）。

但当项目出现多回路、多版本图纸、需要标准切换、需要制造商曲线协调，或者要求出具结构化计算书时，单靠零散表格就很容易丢失证据链。这时使用专业低压计算软件的价值，不是替工程师替项目”担保合规”，而是把输入、计算、器件数据和报告组织得更可追溯。

像 Caneco BT 这类低压设计软件，适合用在已经确认项目标准和设计边界之后，帮助团队减少人工重复录入与版本错配。标准选择、项目输入和最终批准，仍然需要项目方负责确认。

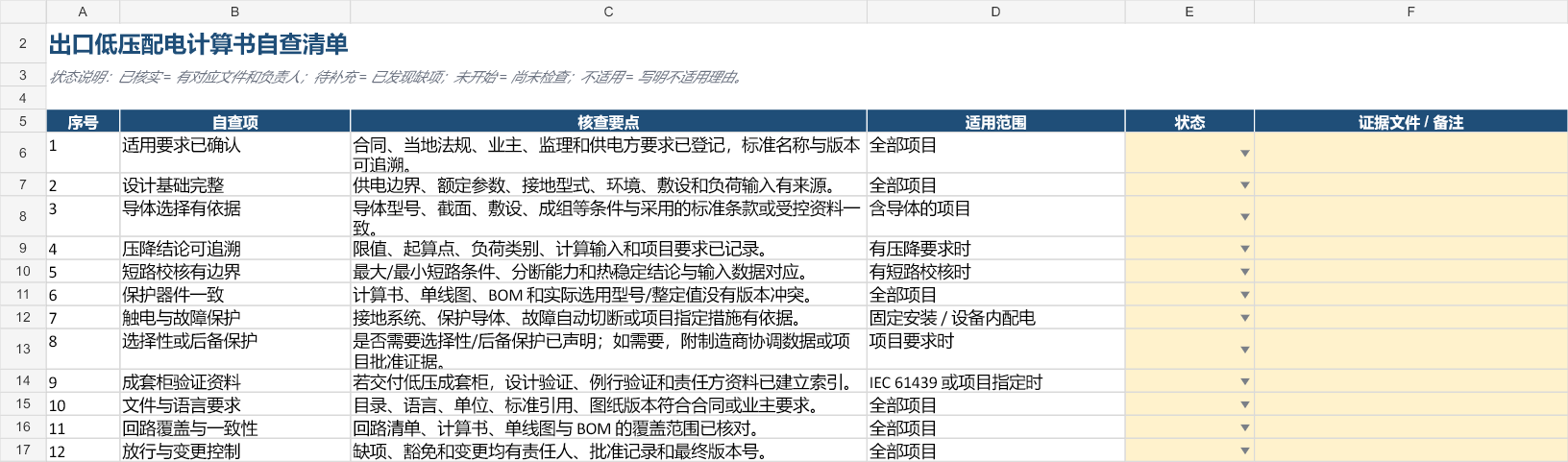

我们整理了一份《出口低压配电计算书自查清单》，把上面四类证据落成 12 个自查项：

工具不提供无条件的系数和限值，也不代替当地设计审批；它把适用要求、设计基础、回路证据、保护协调、柜体验证和最终放行放到同一套清单里，供销售、技术和项目团队用同一套语言核对资料。

如果你正在准备出口项目，可以把合同中的技术规格书、单线图和已有计算书发给我们。我们可以先帮你做资料完整性清点，判断哪些输入和文件还缺；涉及项目标准解释、当地法规或审批结论的部分，应由业主、当地顾问或具备资质的设计方确认。

需要 Caneco BT 演示、报价或试用？ → 联系我们 →

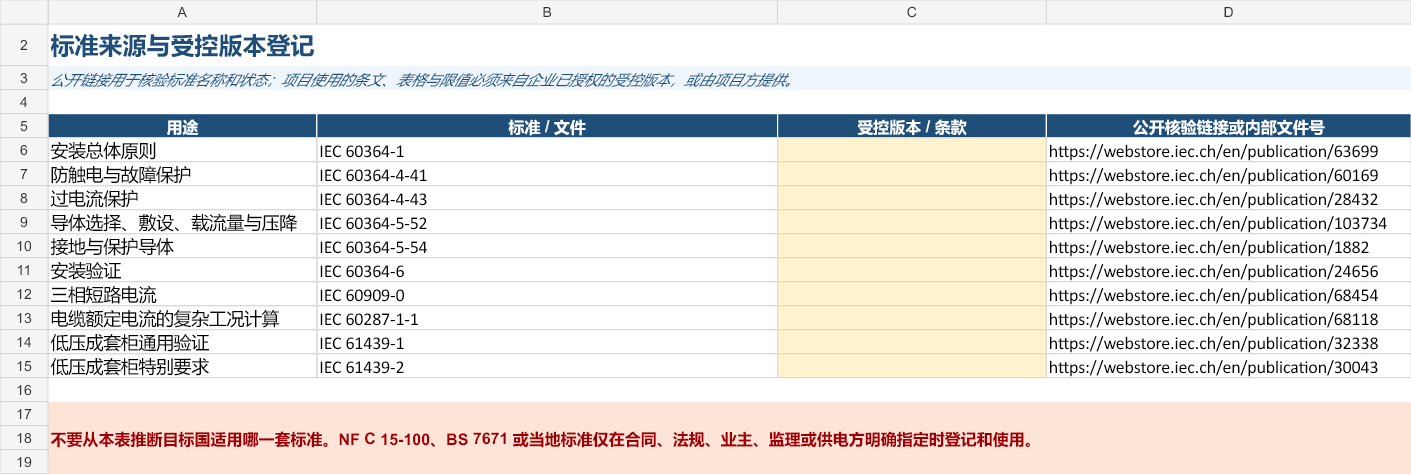

标准目录可在 IEC Webstore 核验。项目使用时请以合同指定、企业受控或项目方授权的标准正文为准。
