SEE Electrical 导入 PLC Excel 分配表时，成功的关键不在“点导入”，而在模块标识符、字段映射、PLC 符号属性和导入后的分配检查。先用少量 I/O 试验，再导入整机点表。
导入前需要准备什么
- 一份结构稳定的 Excel PLC 分配表。
- 每个 PLC 模块的唯一标识符，用于将 Excel 行与图纸上的 PLC 组匹配。
- 包含 PLC 地址、注释、说明和组标识符的 PLC 机架/信号符号。
- 地址格式与项目中的进制、字节/位分隔规则一致。
V8R4 SP5 手册中的基本流程

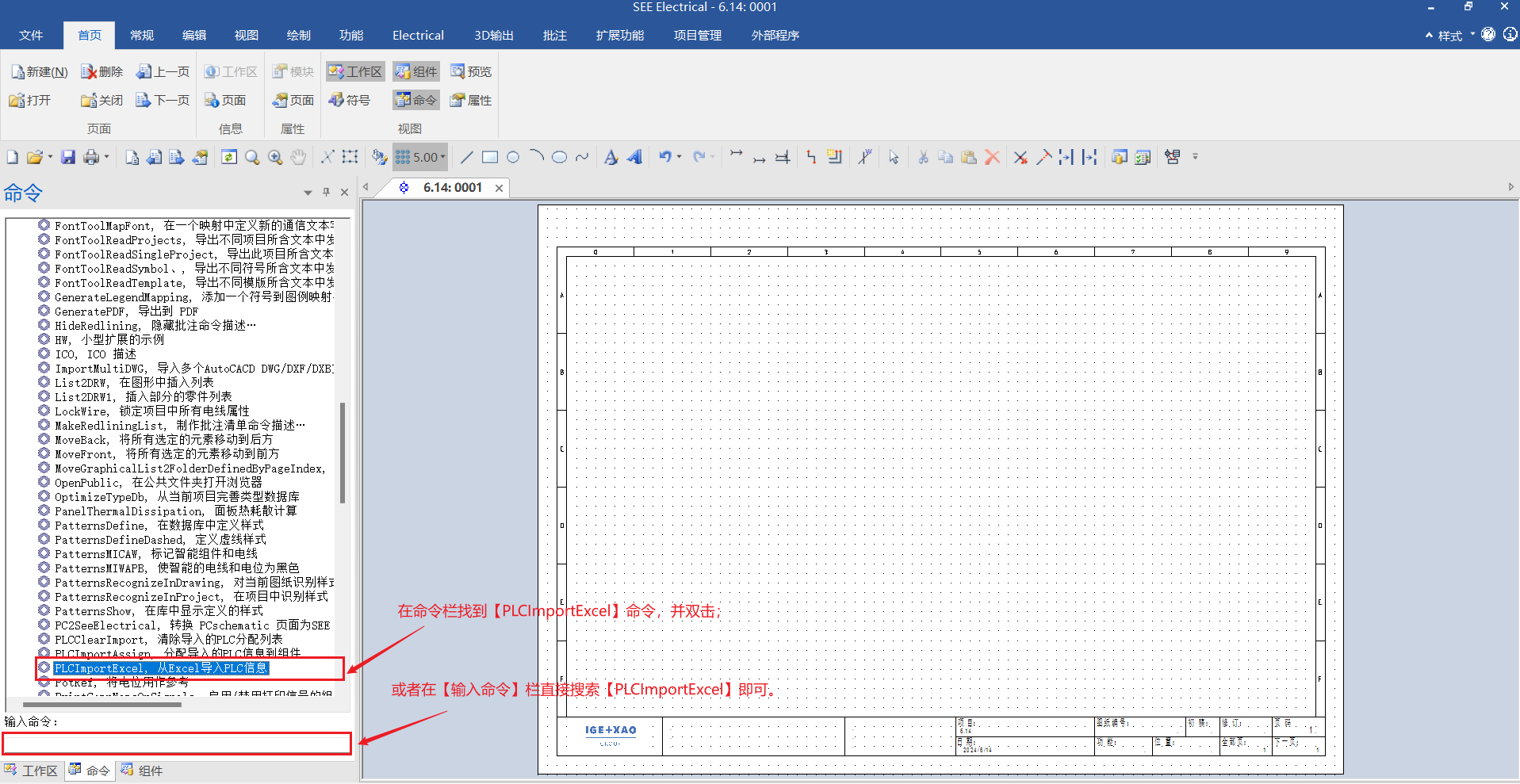

- 在命令浏览器中执行

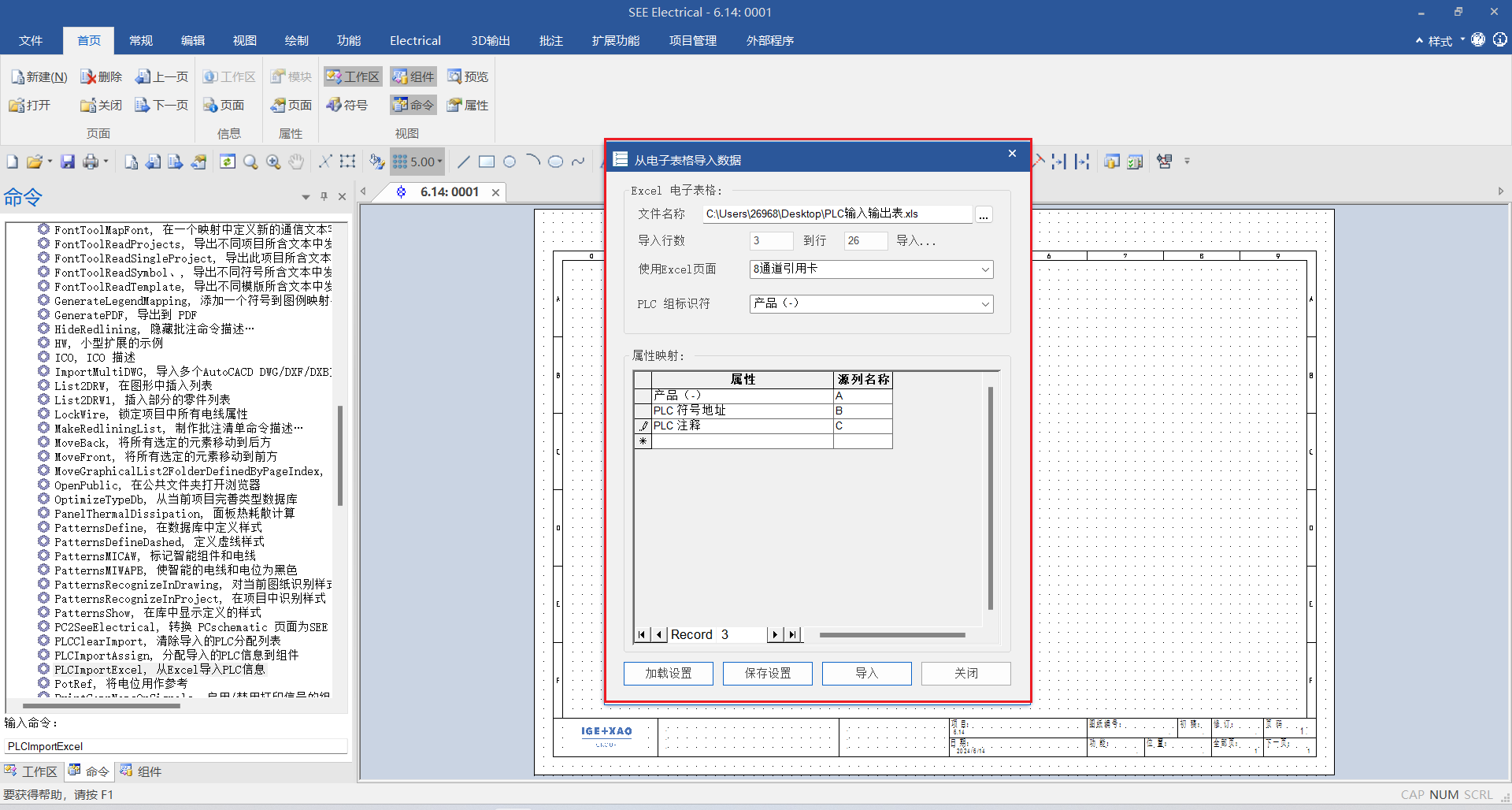

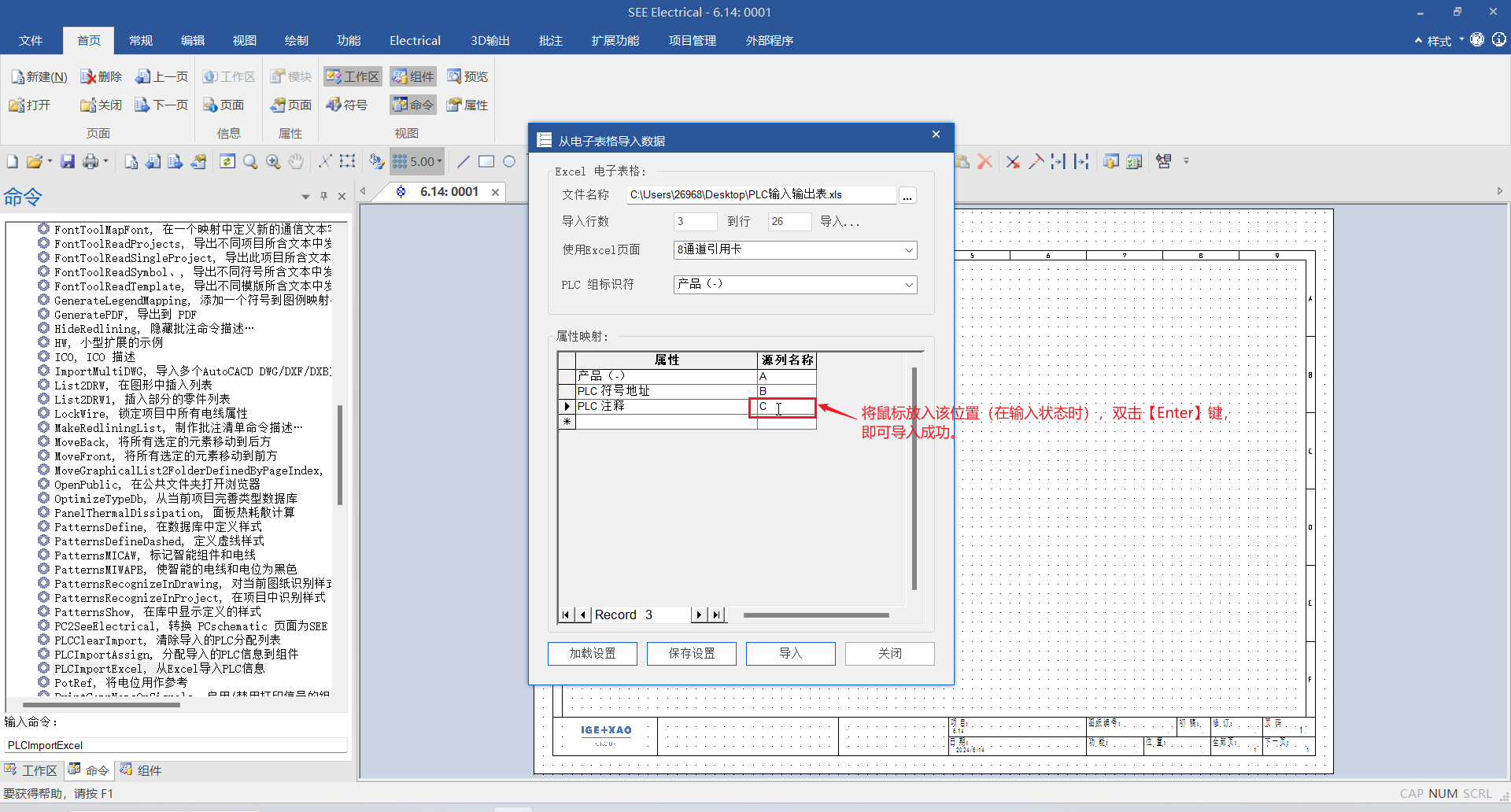

PLCImportExcel，选择待导入的 Excel 分配表。 - 确认 PLC 组标识符对应的文本属性，该属性必须在可导入文本属性列表中。
- 检查符号是否包含需要接收的 PLC 组标识符和 PLC 地址属性。
- 执行

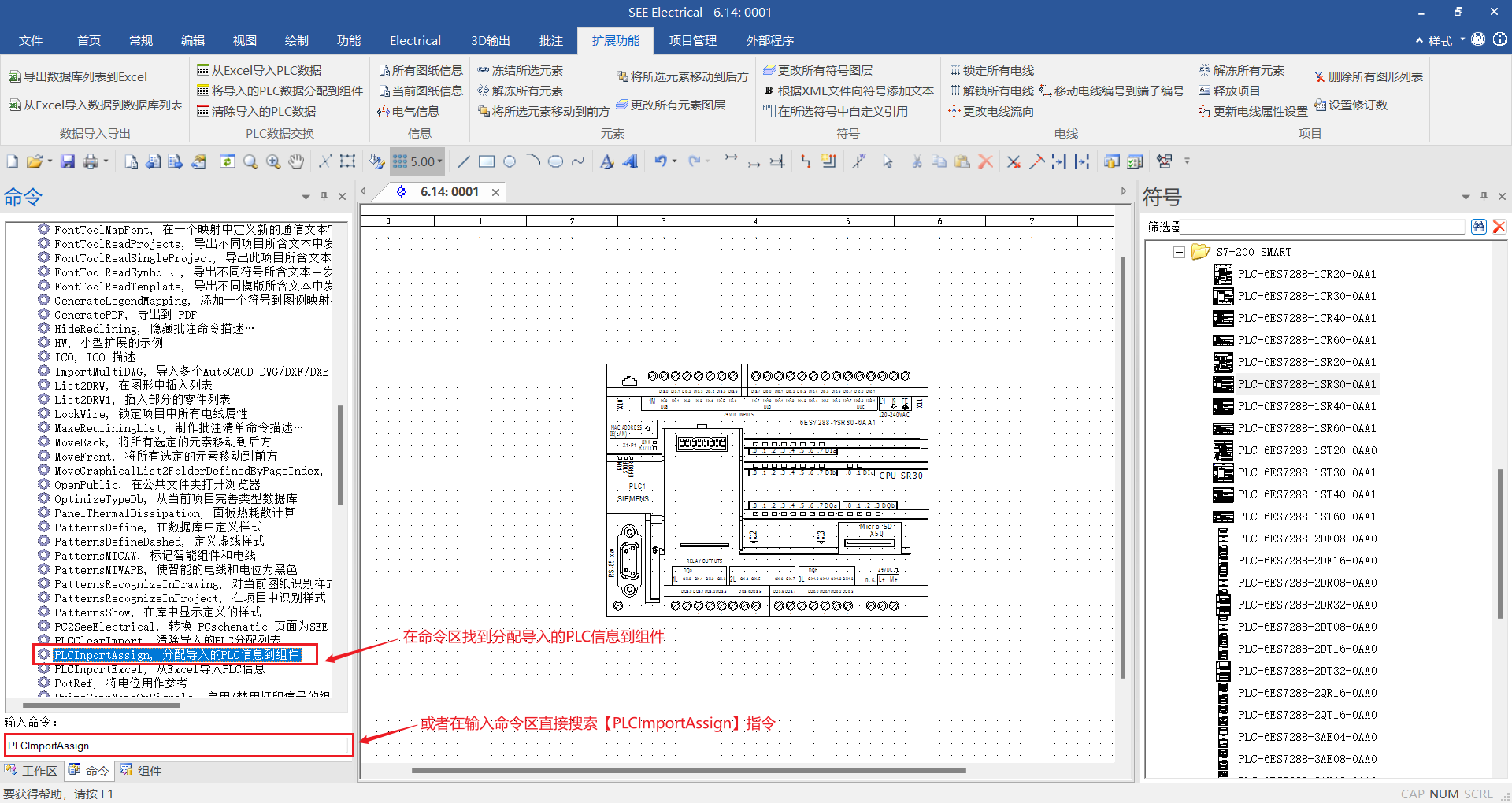

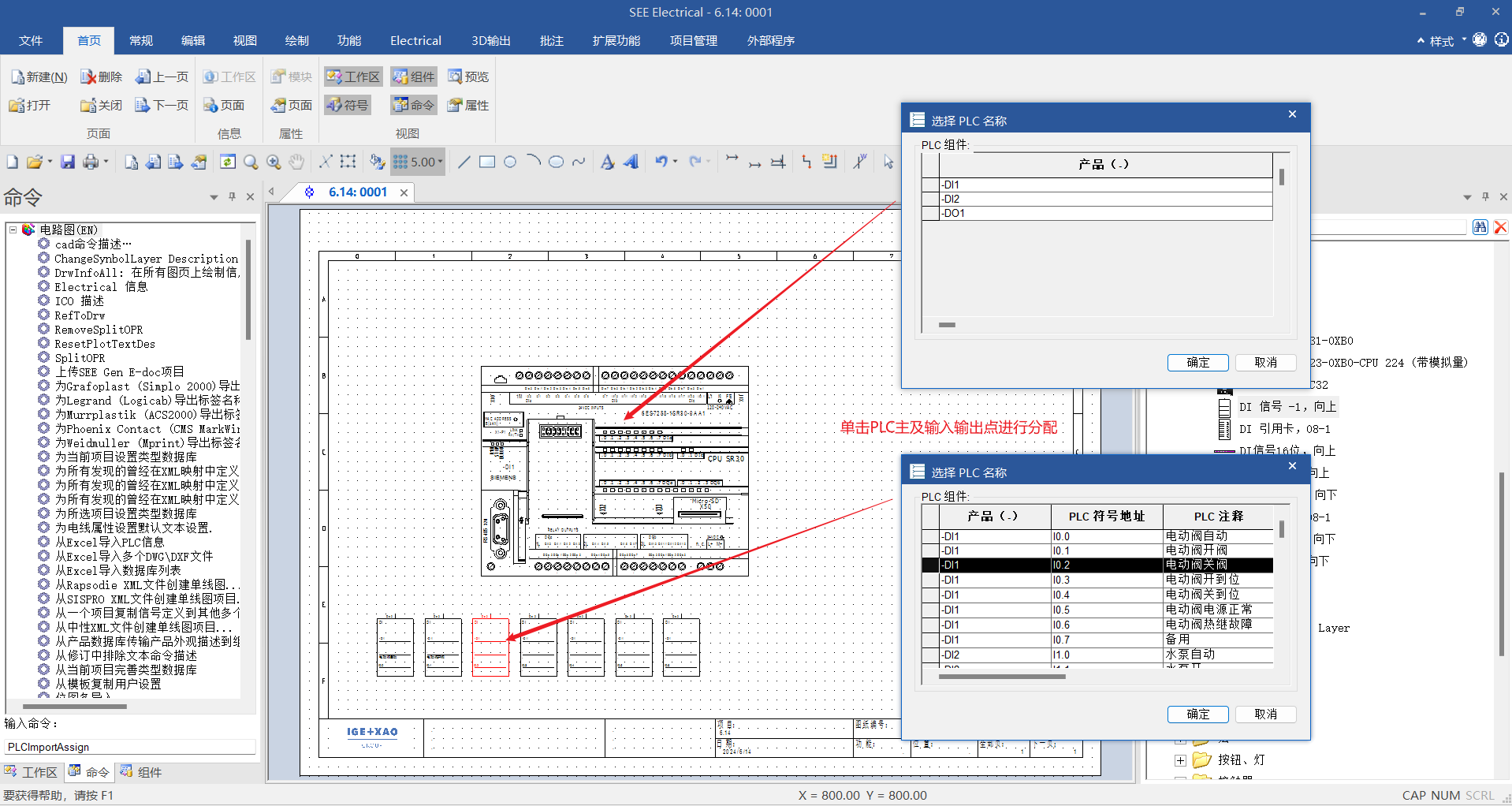

PLCImportAssign，将已导入信息分配给图纸上的对应 PLC 符号。 - 逐模块核对地址、注释、说明、输入/输出类型和未匹配记录。
版本边界：上述命令来自本地 V8R4 SP5 手册第 346–347 页。其他版本的命令名、菜单位置和授权范围可能不同，实际操作前应先在命令浏览器中确认。

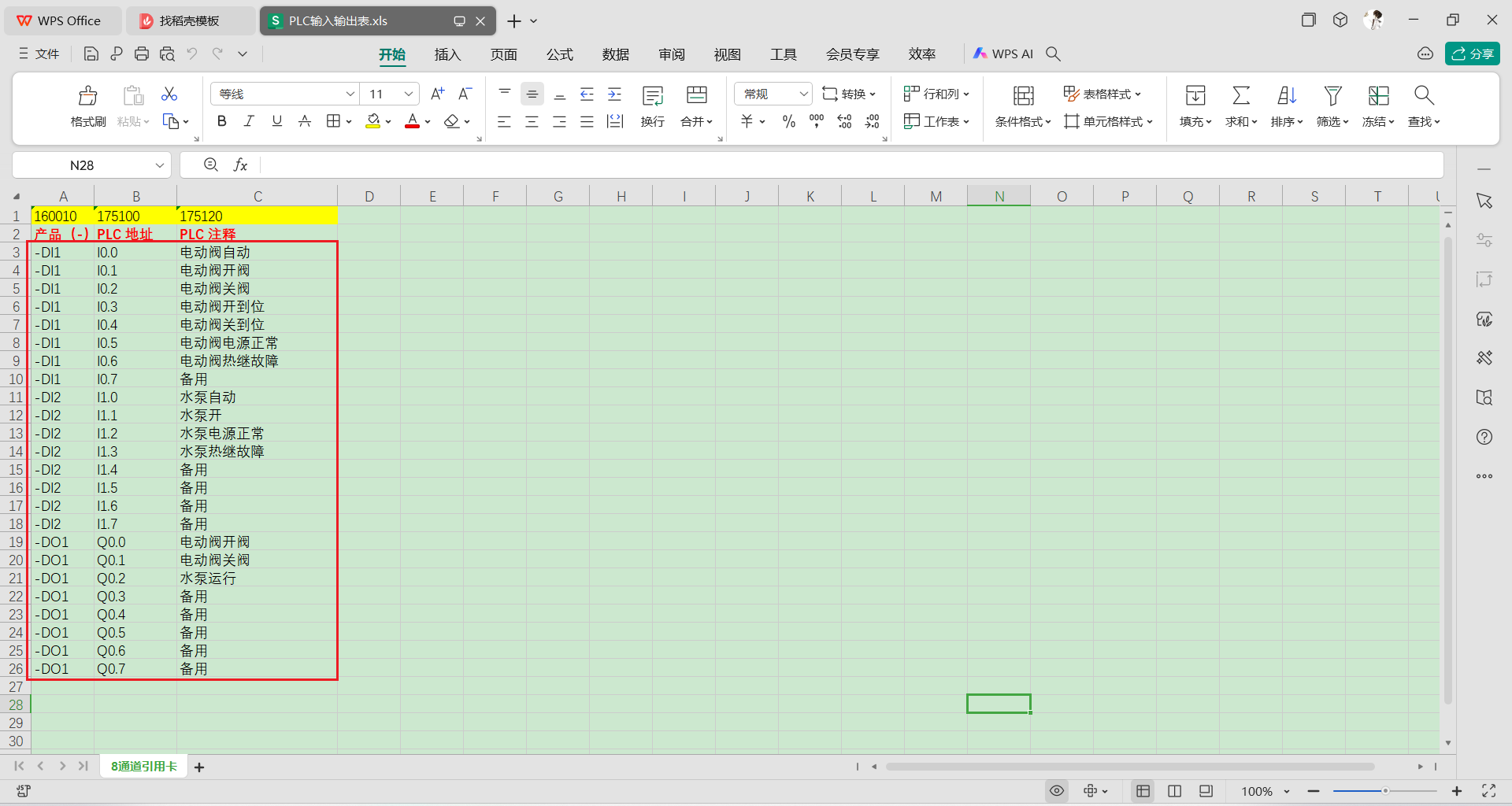

建议的 Excel 字段
| 字段 | 用途 | 导入前检查 |
|---|---|---|
| 模块标识符 | 将行归属到图纸中的 PLC 组 | 唯一、非空、与符号属性一致 |
| PLC 地址 | 例如 I/O 的字节与位 | 进制和分隔符一致，没有重复 |
| 信号注释 | 说明该 I/O 的业务含义 | 不用无法维护的临时缩写 |
| I/O 类型 | 区分数字/模拟、输入/输出 | 与模块和页面对象一致 |
| 设备位置或页面 | 帮助分配和审核 | 使用企业统一编码 |
导入后必须检查
- Excel 行数、已分配数和未匹配数是否对得上。
- 是否存在重复地址、空地址或模块标识符不一致。
- 抽查输入、输出、数字量和模拟量各若干条。
- 检查跨页引用、PLC 机架与信号的关系，再生成一次相关列表。
常见失败原因
- 用 Excel 的行号代替了稳定的模块标识符。
- PLC 符号中没有预留接收字段的文本属性。
- Excel 地址格式与项目的地址编号方式不同。
- 导入信息后没有执行分配，误以为数据会自动定位到图纸中的 PLC 符号。
