SEE Electrical 如何让电线编号显示中文颜色？

作者

← SEE Electrical 知识专区

原理图设计

先说结论

在电路图属性的电线默认设置中添加中文颜色名称；若出现字体报错，再把电线文本字体改为支持中文的字体。

问题与处理方法

操作截图

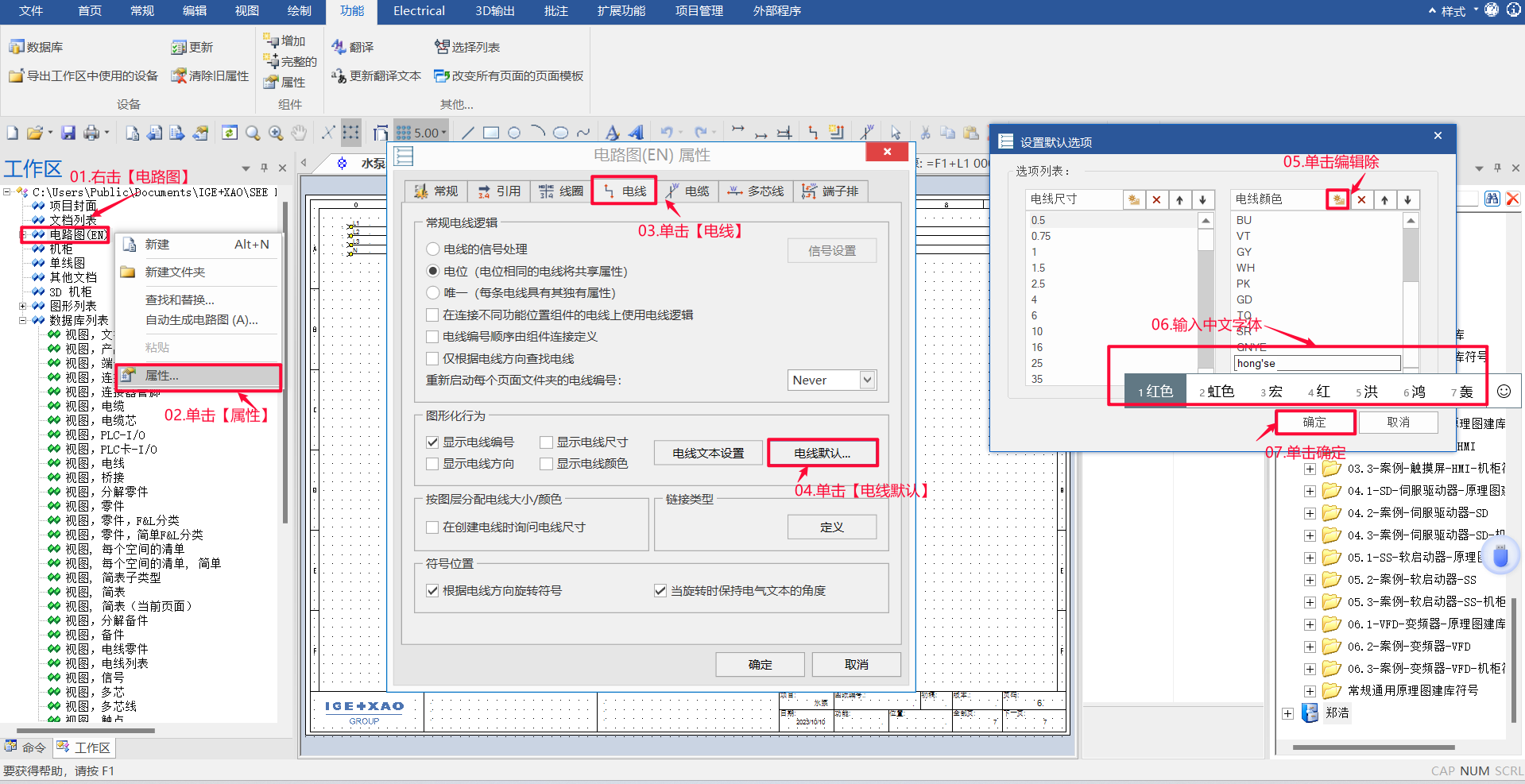

SEE Electrical 原理图操作截图 1
操作步骤 1

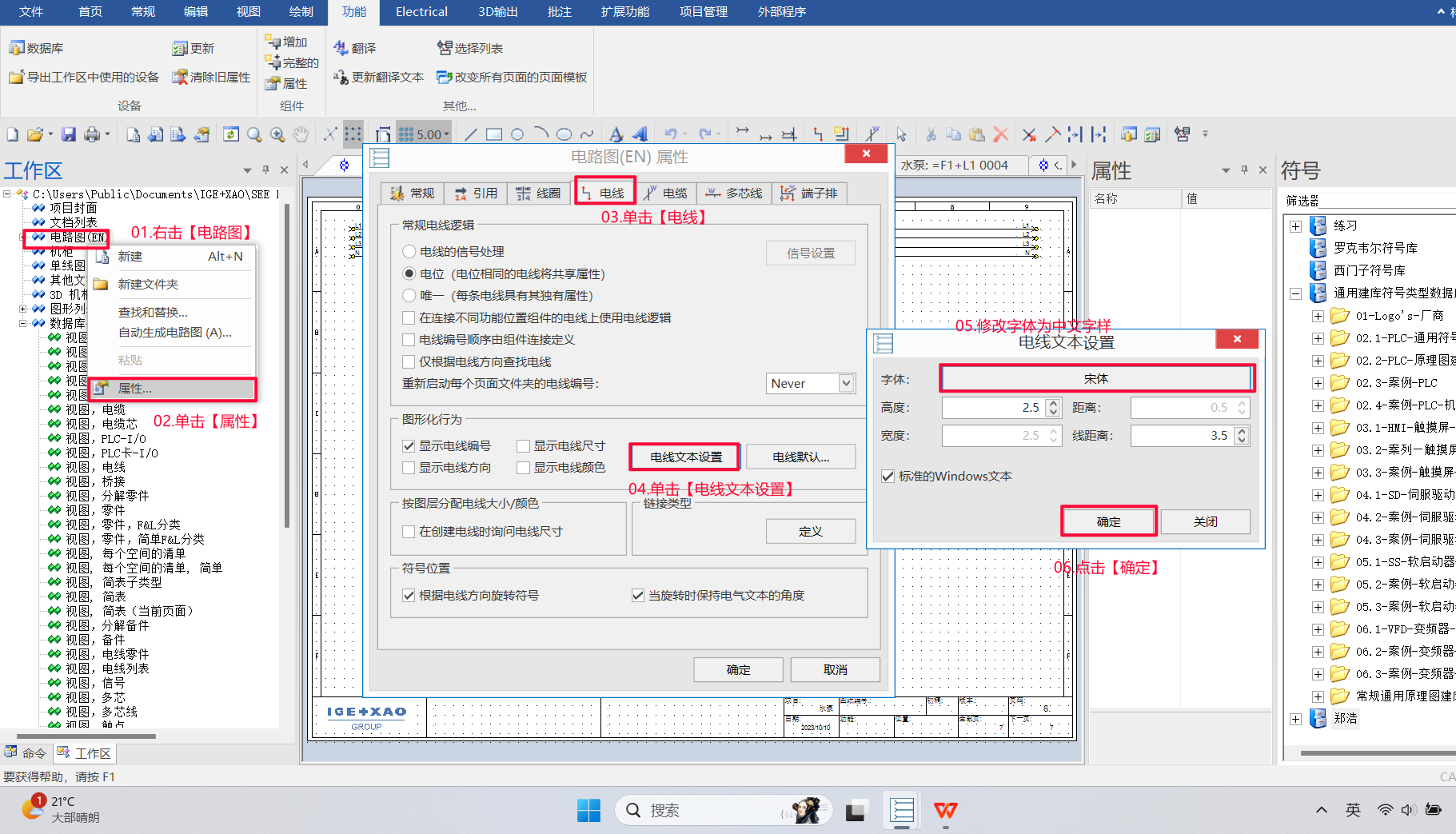

SEE Electrical 原理图操作截图 2
操作步骤 2

视频演示与步骤截图

操作视频

在 B 站观看（可发弹幕提问）

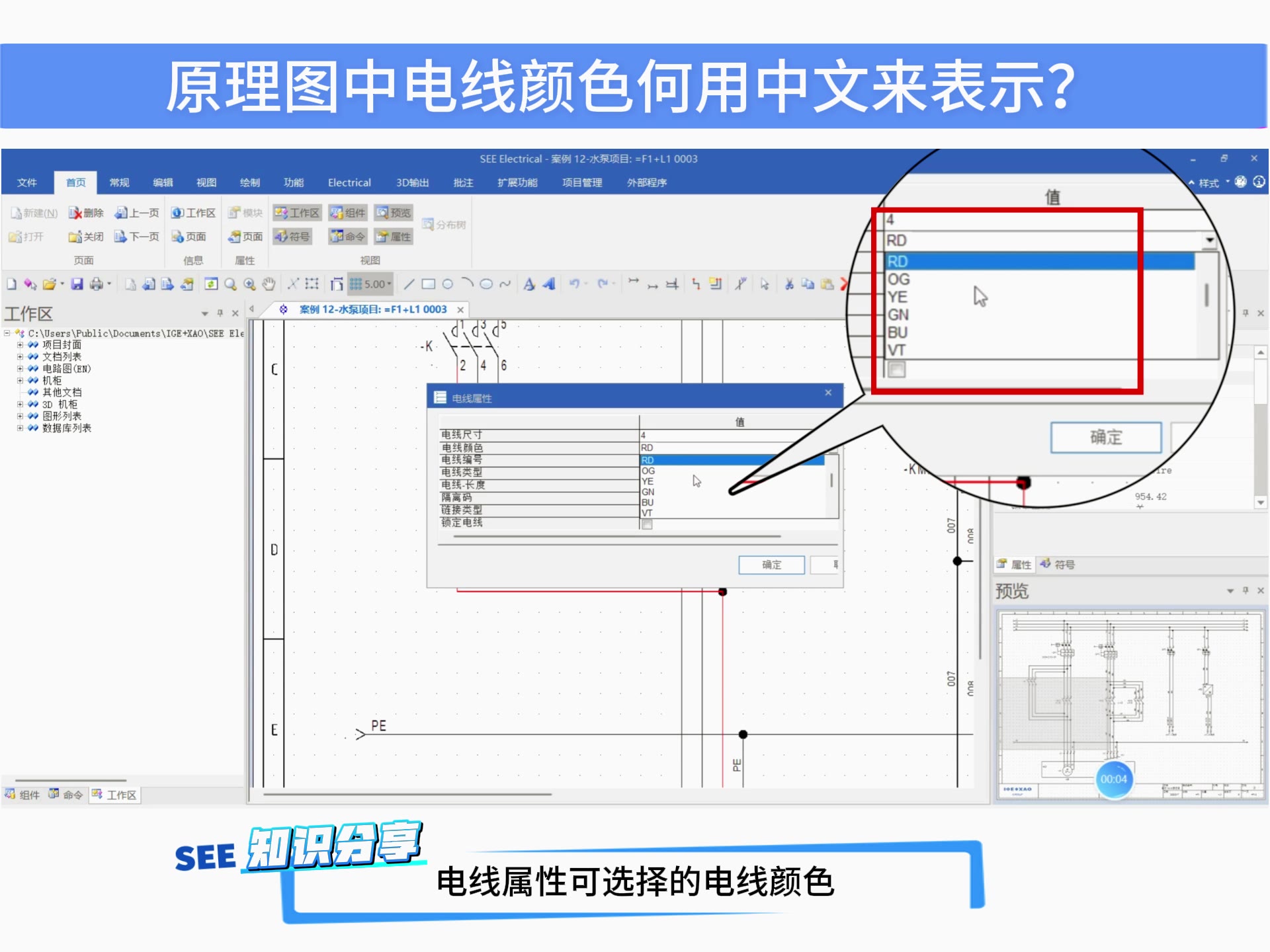

SEE Electrical 如何让电线编号显示中文颜色？ 步骤1
默认颜色为英文缩写

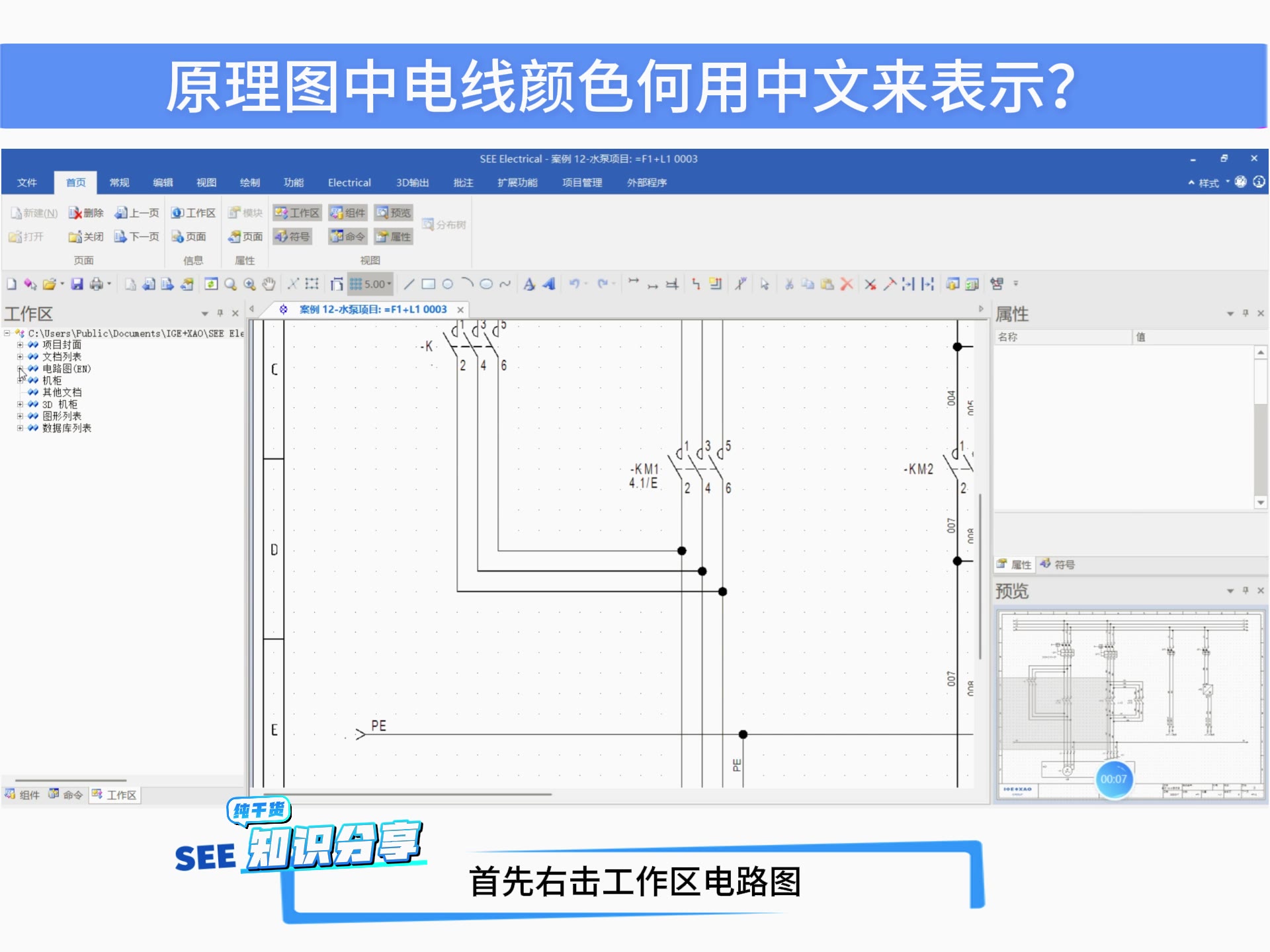

SEE Electrical 如何让电线编号显示中文颜色？ 步骤2
右击工作区电路图

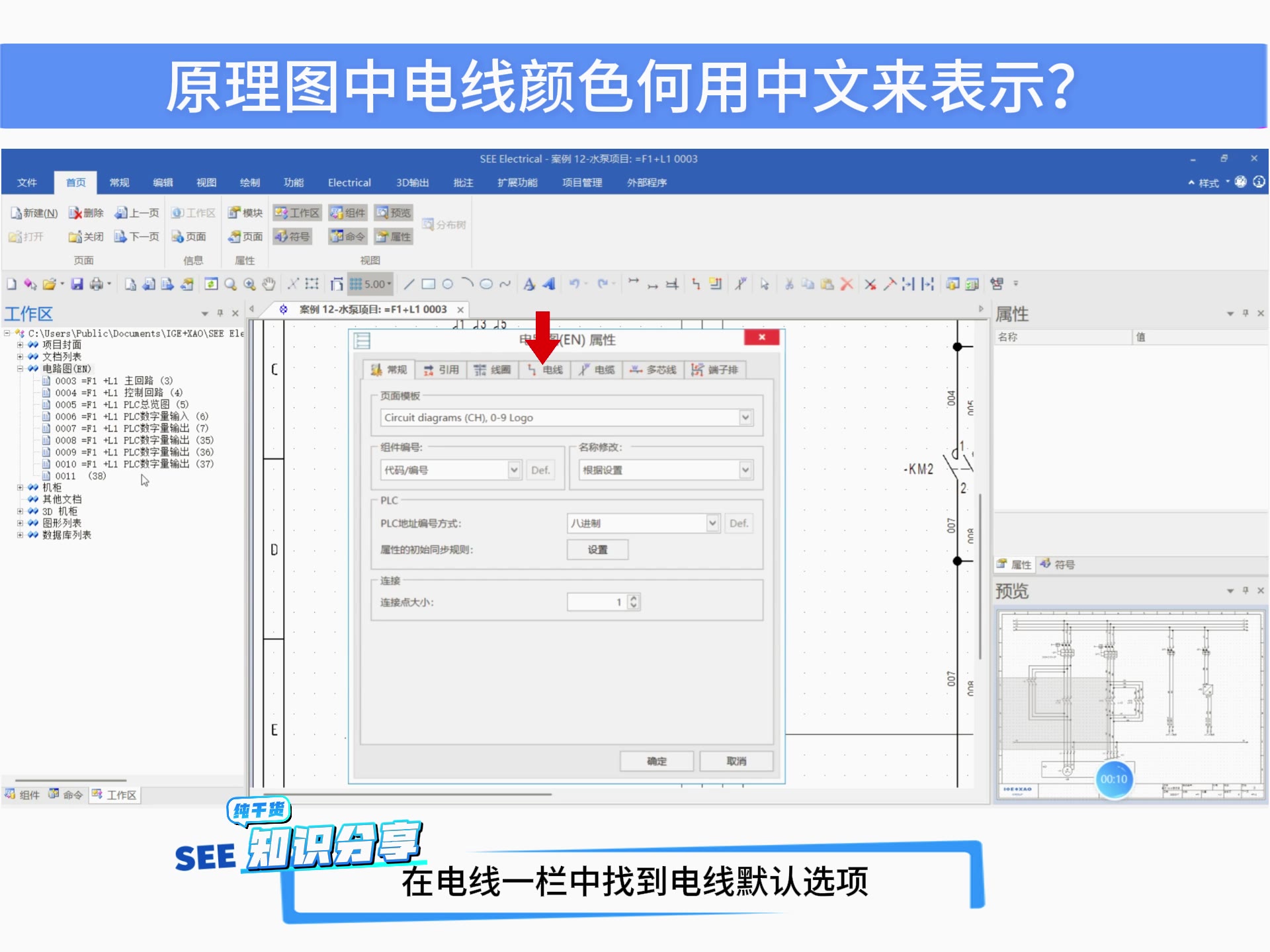

SEE Electrical 如何让电线编号显示中文颜色？ 步骤3
电线一栏找到默认选项

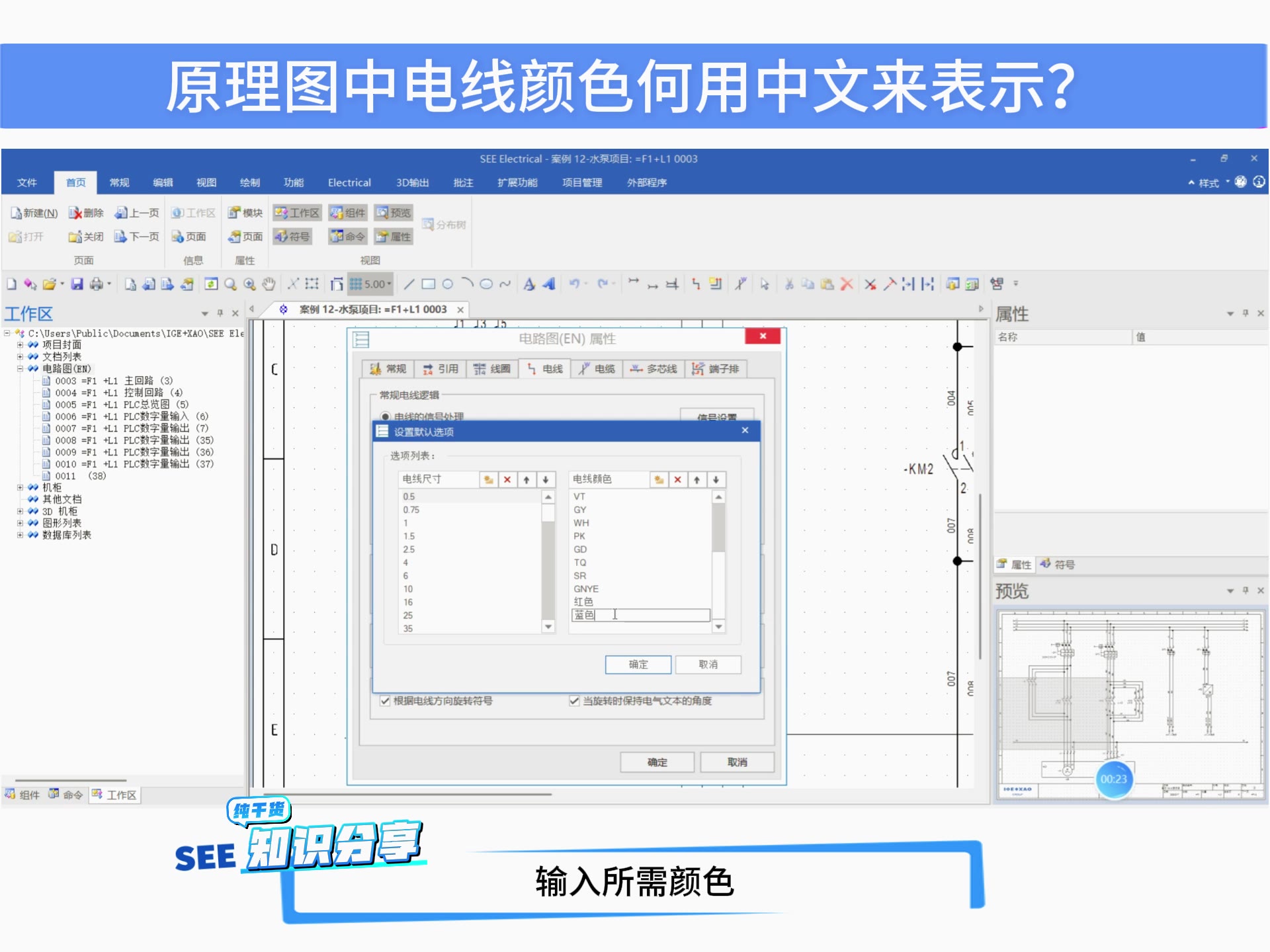

SEE Electrical 如何让电线编号显示中文颜色？ 步骤4
颜色一列点击新建并输入

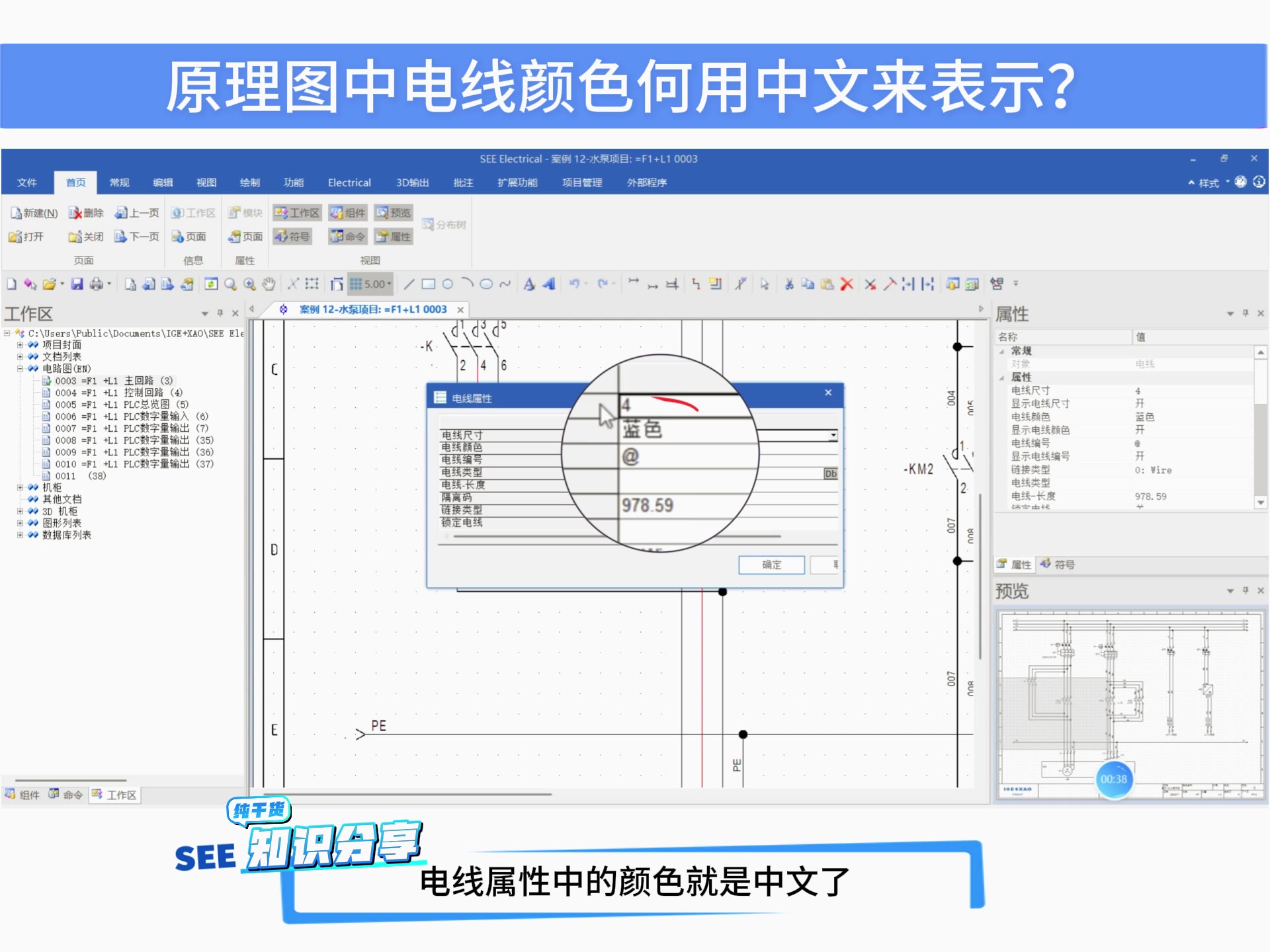

SEE Electrical 如何让电线编号显示中文颜色？ 步骤5
颜色属性显示为中文

仍未解决怎么办？

需要进一步协助？

请整理软件版本、项目文件和完整问题截图，联系云睿思获取 SEE Electrical 技术支持。
