SEE Electrical 文档编辑器中的图号如何排序?

← SEE Electrical 知识专区

原理图设计

先说结论

可直接修改页面属性中的页数,或使用项目的重新排列 Booknumbers;也可在文档编辑器中按图号列升序或降序排列。

问题与处理方法

操作截图

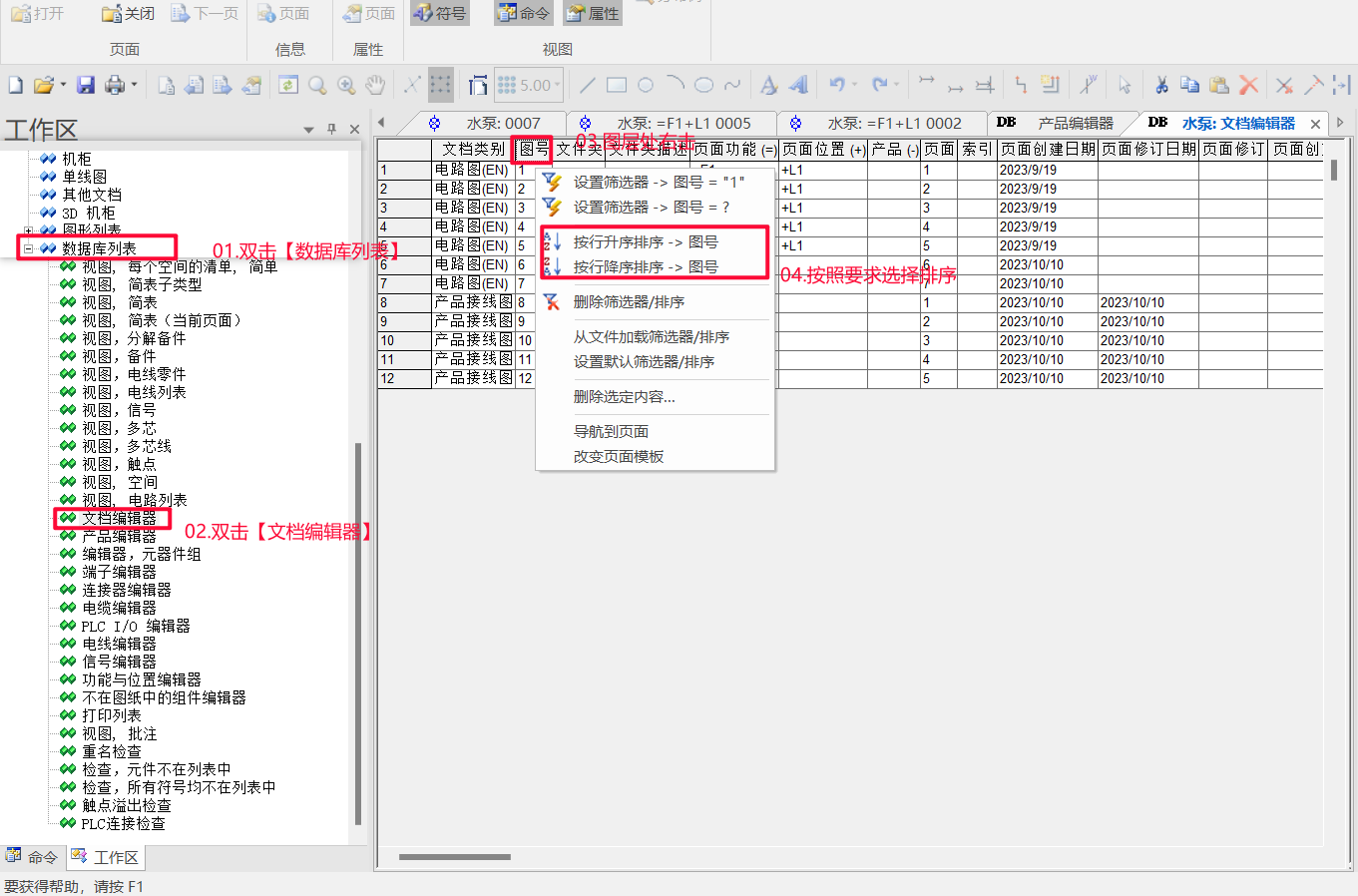

SEE Electrical 原理图操作截图 1
操作步骤 1

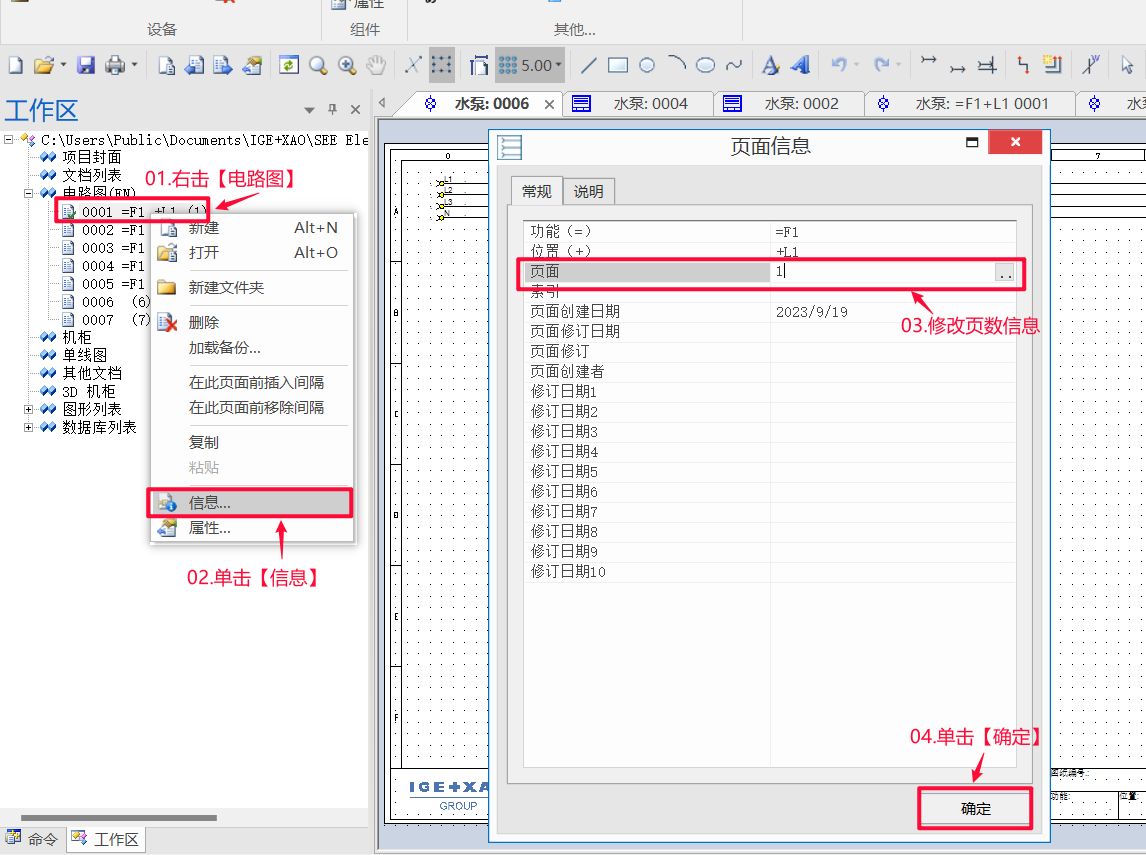

SEE Electrical 原理图操作截图 2
操作步骤 2

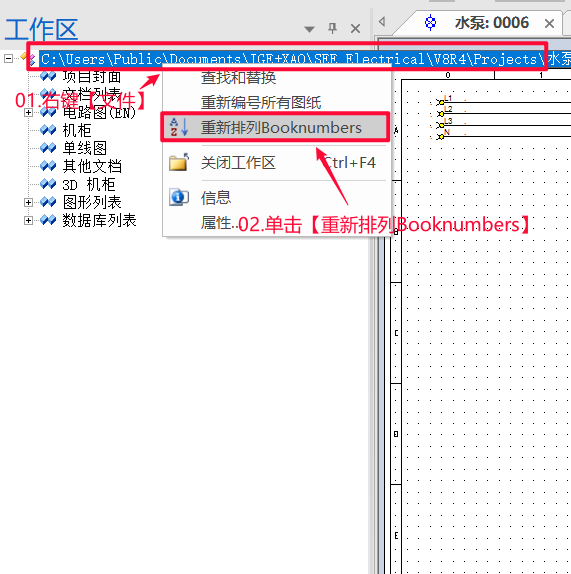

SEE Electrical 原理图操作截图 3
操作步骤 3

视频演示与步骤截图

操作视频

在 B 站观看(可发弹幕提问)

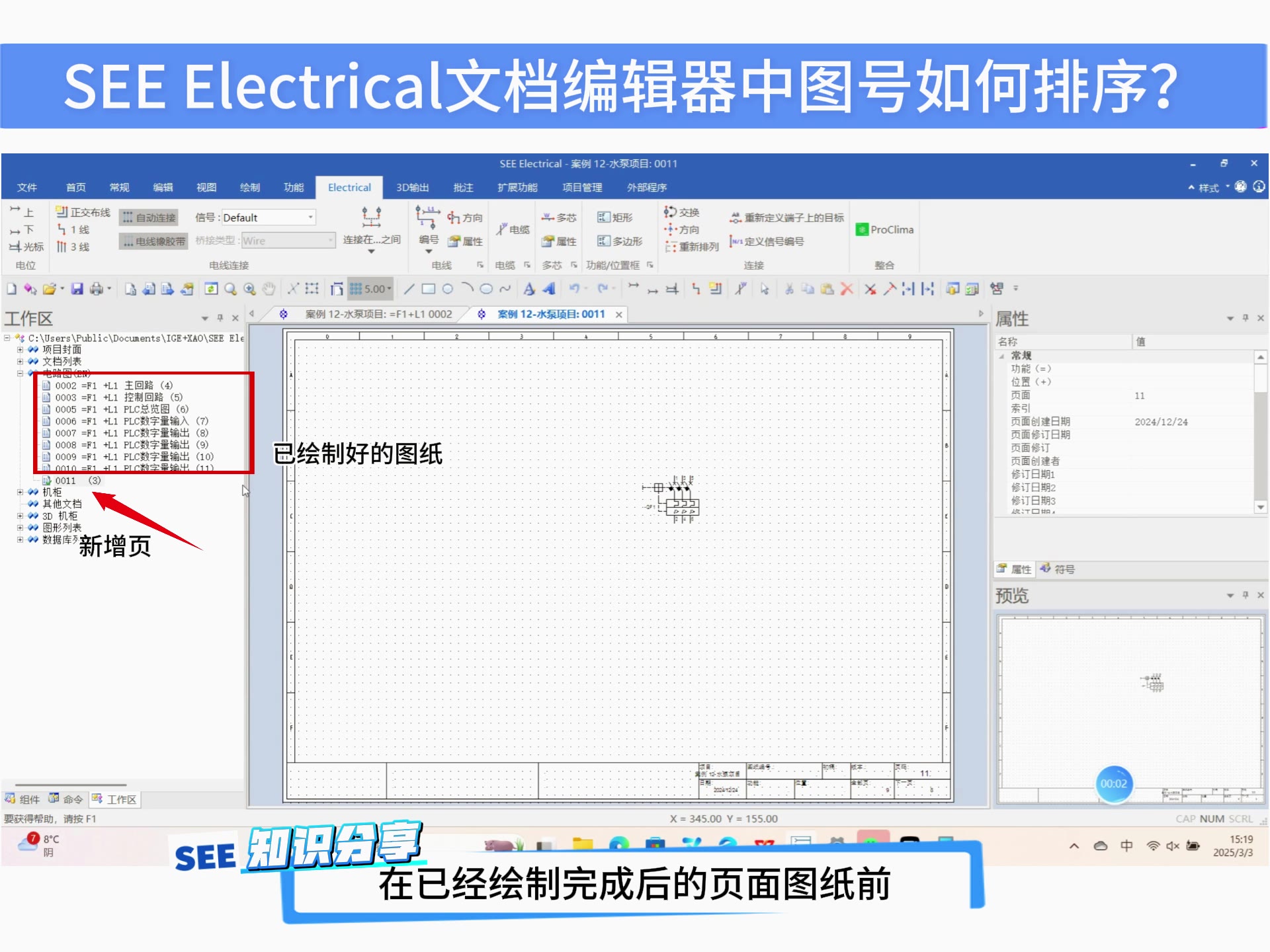

SEE Electrical 文档编辑器中的图号如何排序? 步骤1
新增页与已绘制图纸

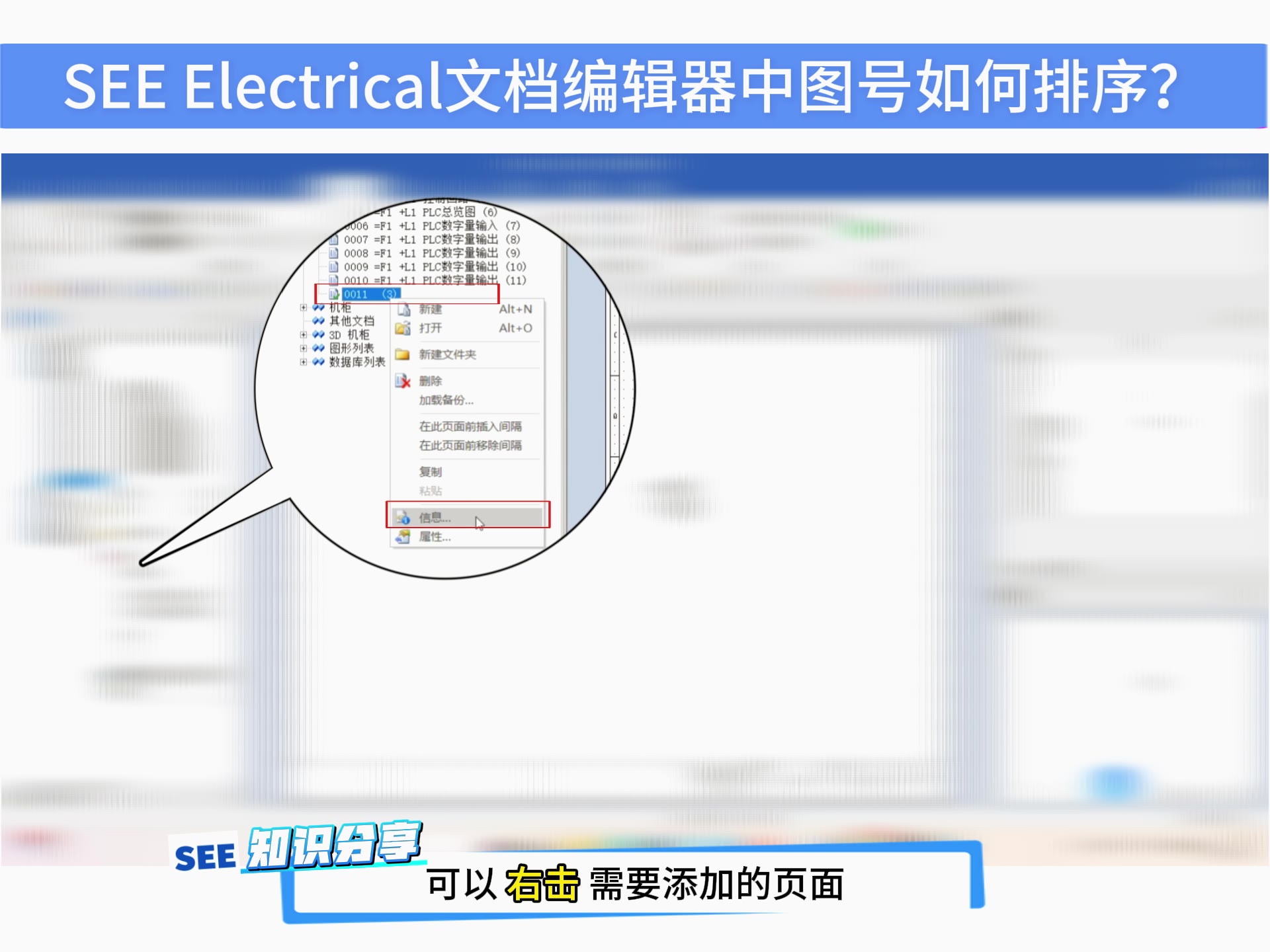

SEE Electrical 文档编辑器中的图号如何排序? 步骤2
选择页面信息

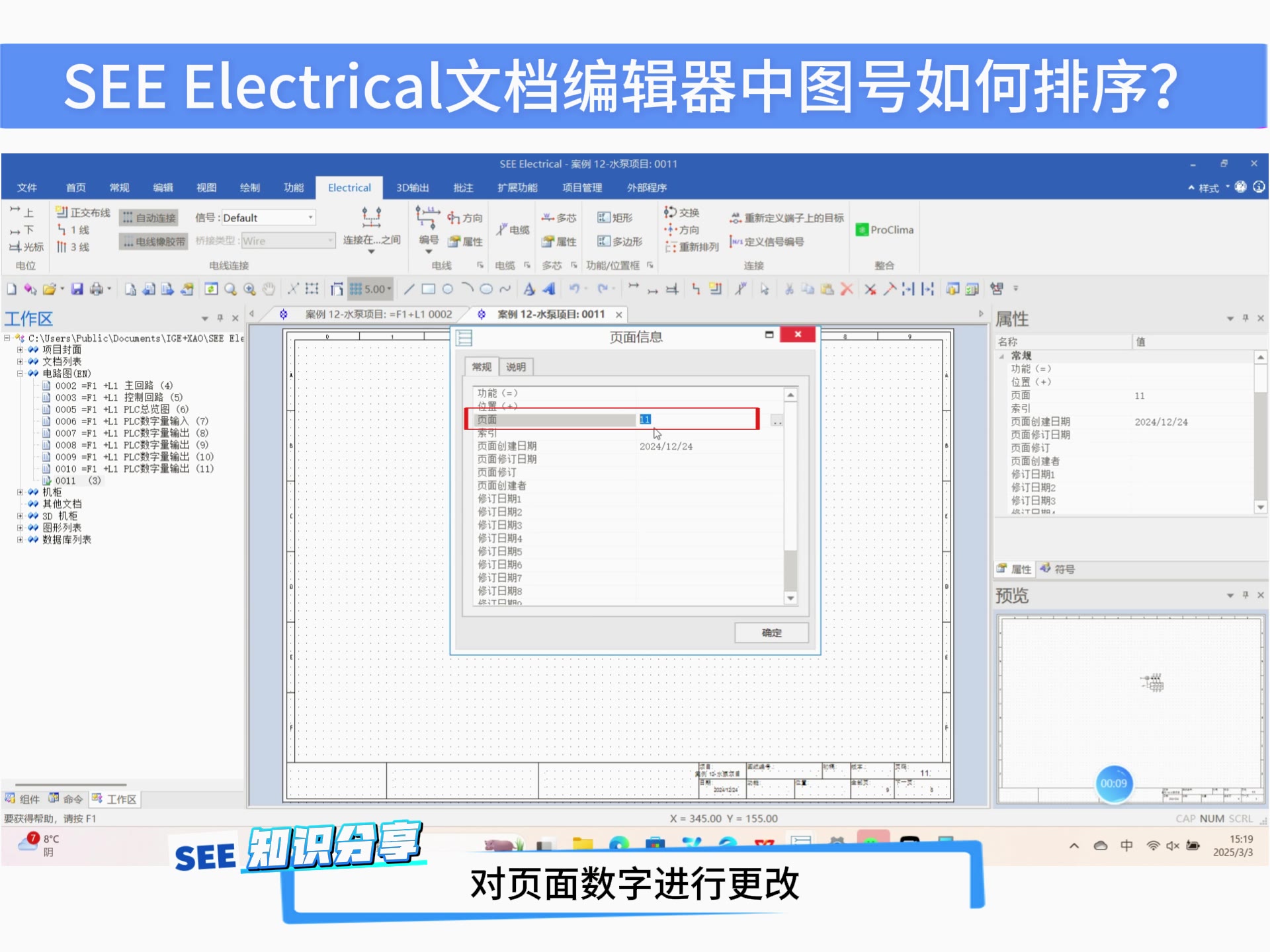

SEE Electrical 文档编辑器中的图号如何排序? 步骤3
修改页面数字

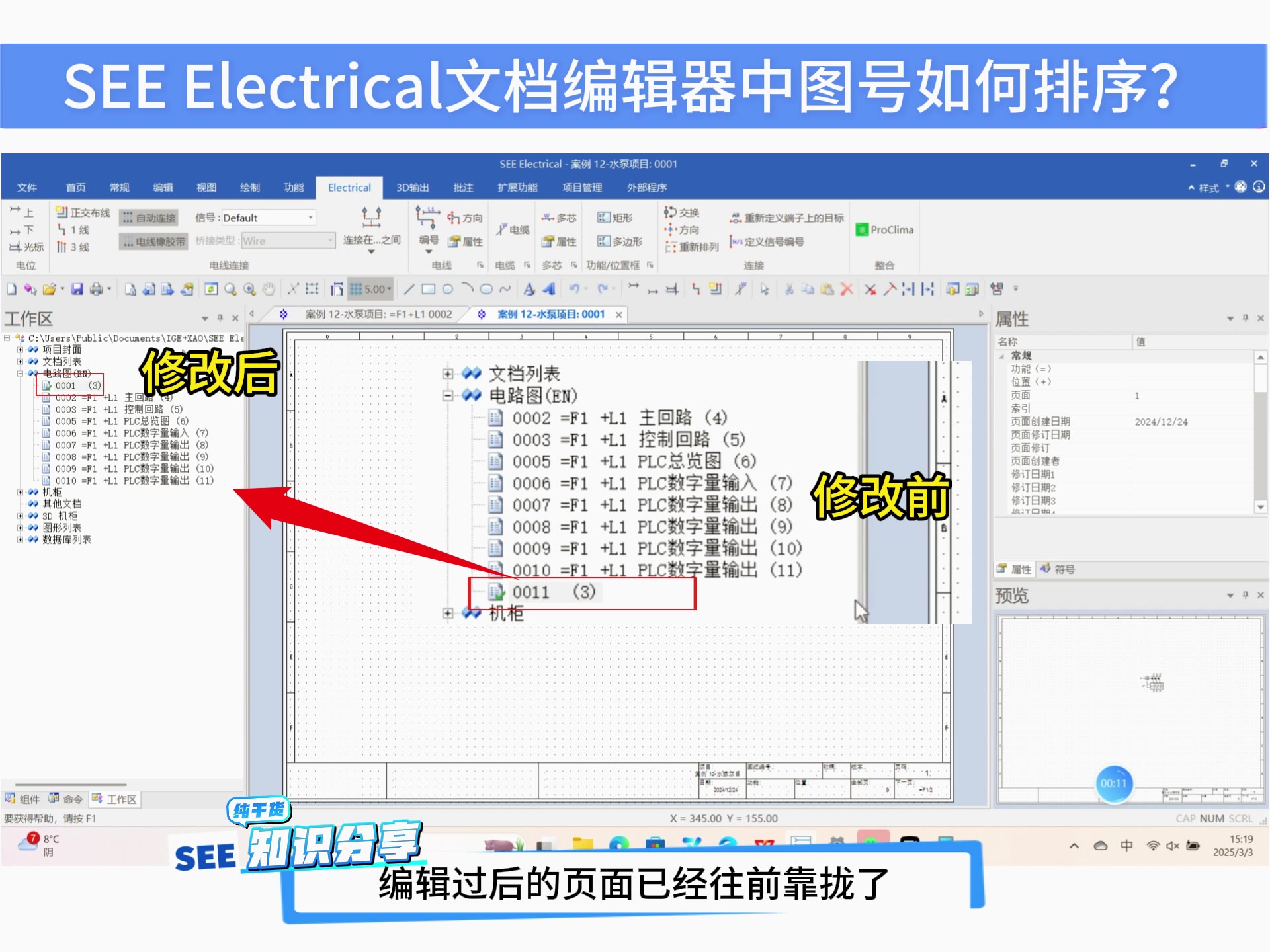

SEE Electrical 文档编辑器中的图号如何排序? 步骤4
修改前后对比
