SEE Electrical 符号库导入后不显示怎么办？

作者

← SEE Electrical 知识专区

原理图设计

先说结论

在符号区域空白处右击并打开【属性】，找到需要显示的符号库或内容，把显示状态改为【开】后确认。

问题与处理方法

  1. 在符号区域的空白位置右击鼠标。
  2. 点击【属性】。
  3. 找到需要显示的符号库或内容。
  4. 把对应显示状态改为【开】，点击【确定】。

操作截图

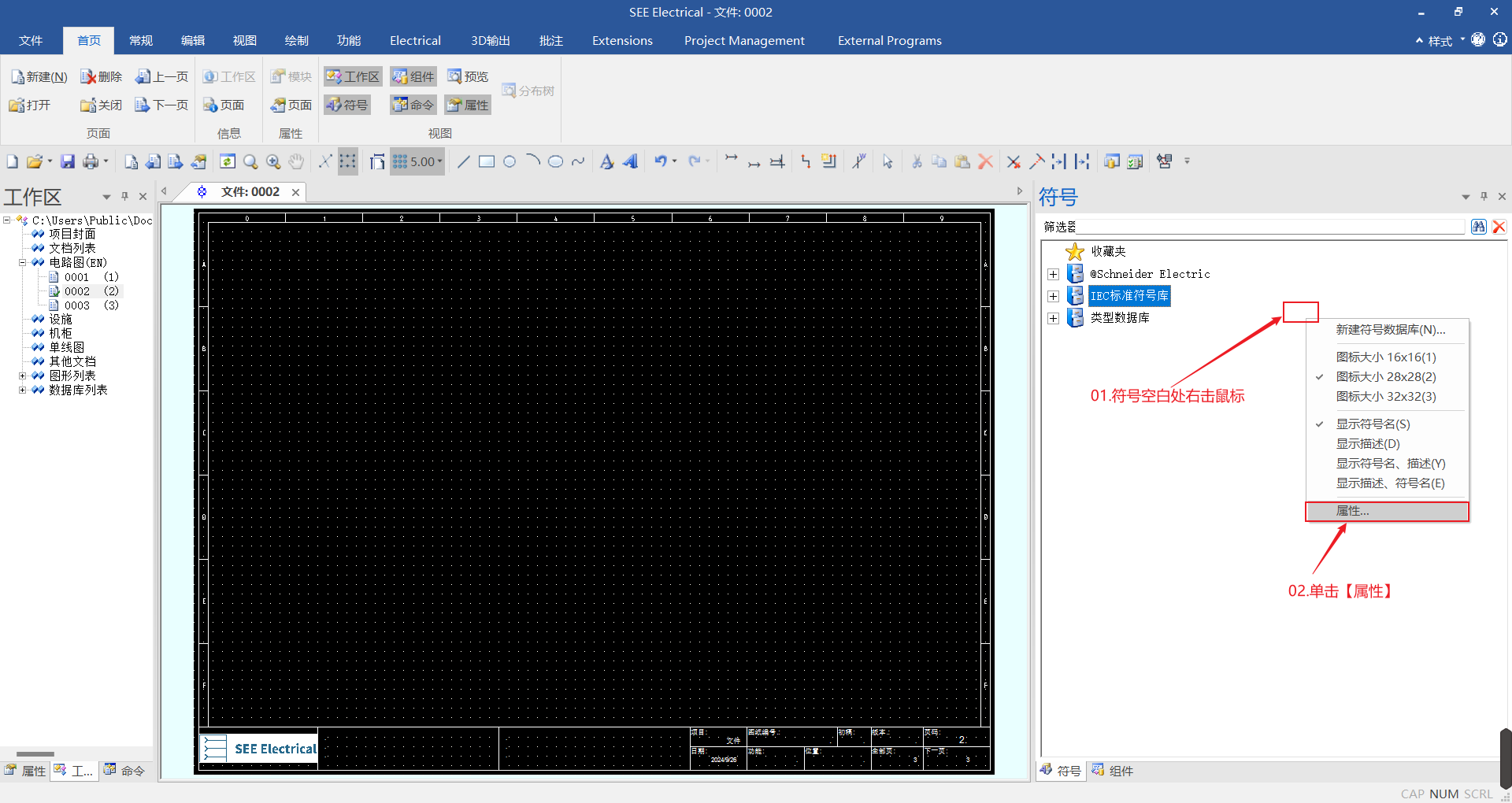

打开符号区域属性
操作步骤 1

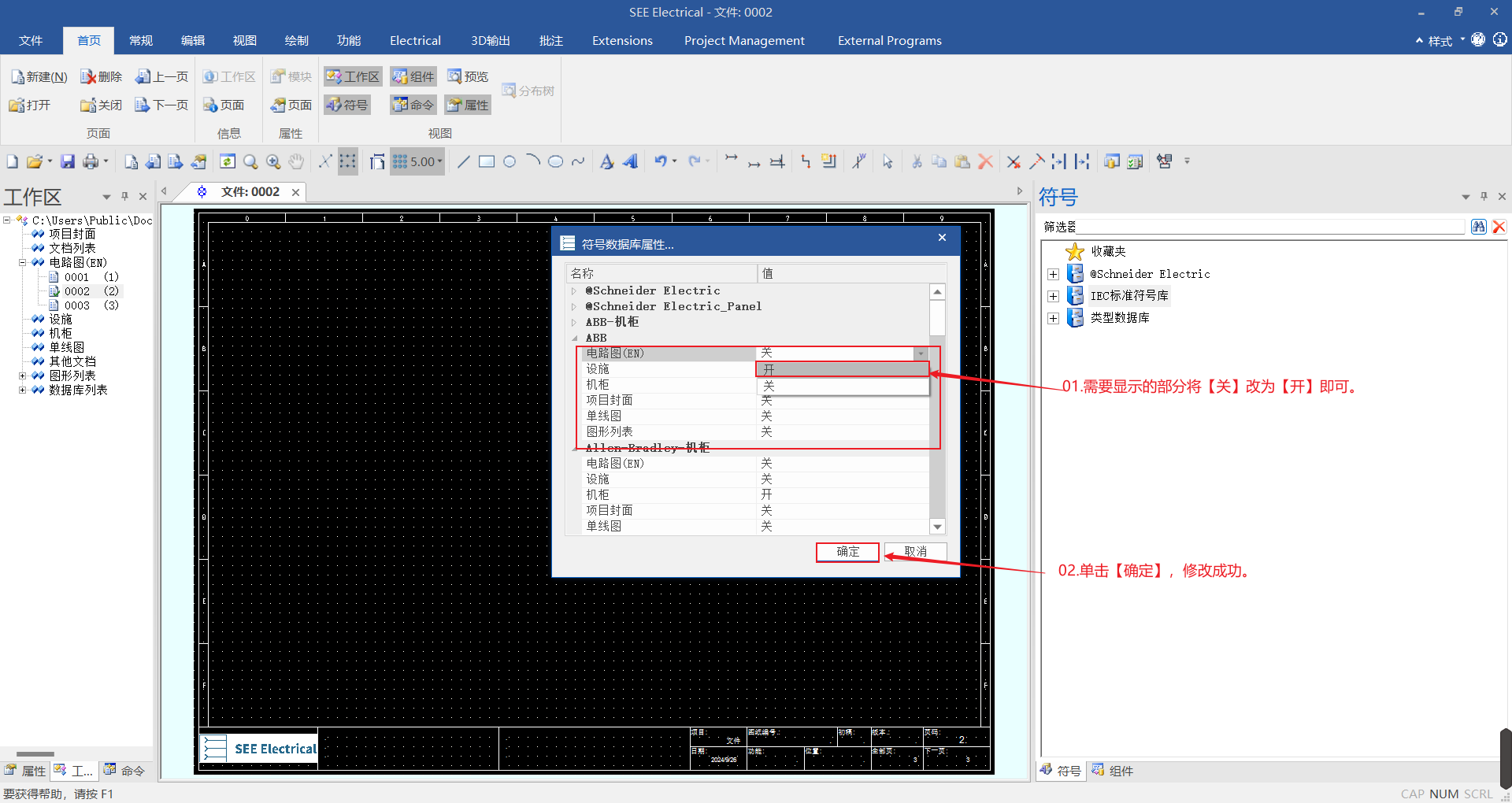

开启符号库显示状态
操作步骤 2

仍未解决怎么办？

需要进一步协助？

请整理软件版本、符号库文件和完整问题截图，联系云睿思获取 SEE Electrical 技术支持。

申请试用或技术咨询
