教程简介
实战系列收尾：绘制 2D 机柜图、生成 I/O 列表和端子表等报表，最后用 PDF 生成器一键导出整套项目文档，直接用于打印和交付。
操作视频
操作步骤
1. 根据项目需要绘制 2D 机柜图。

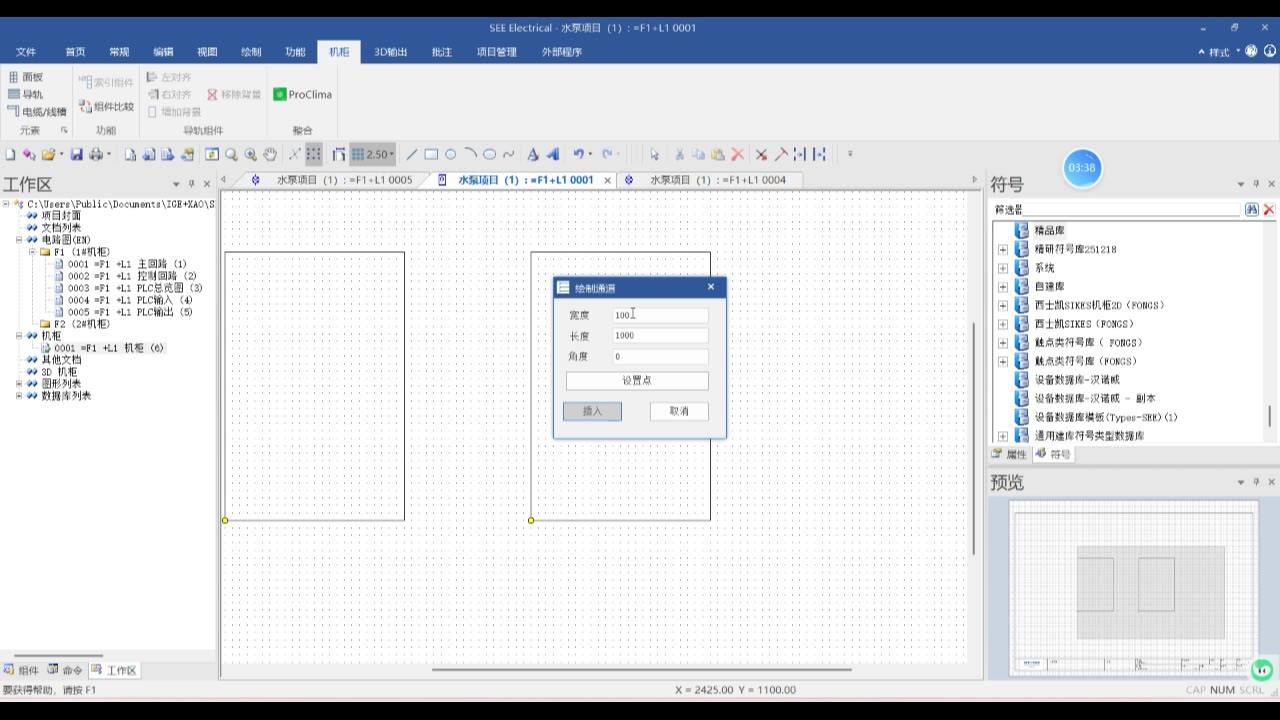

2. 机柜尺寸按实际柜体精确填写。

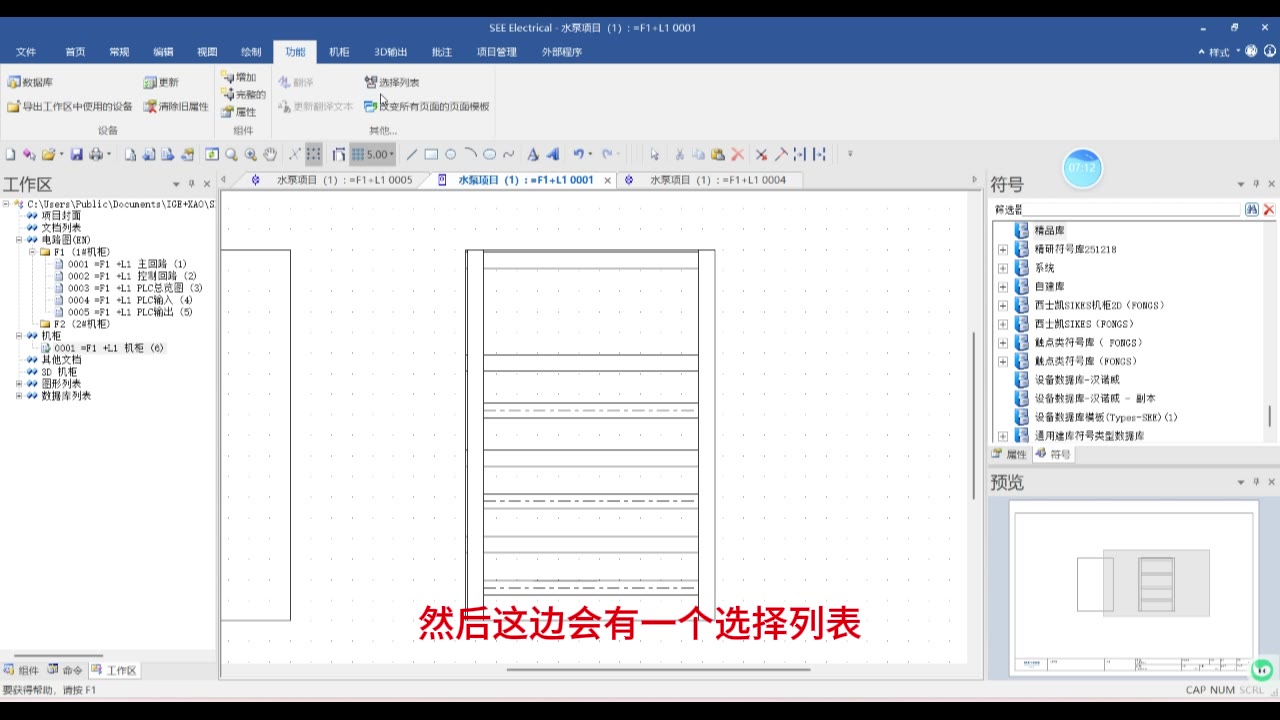

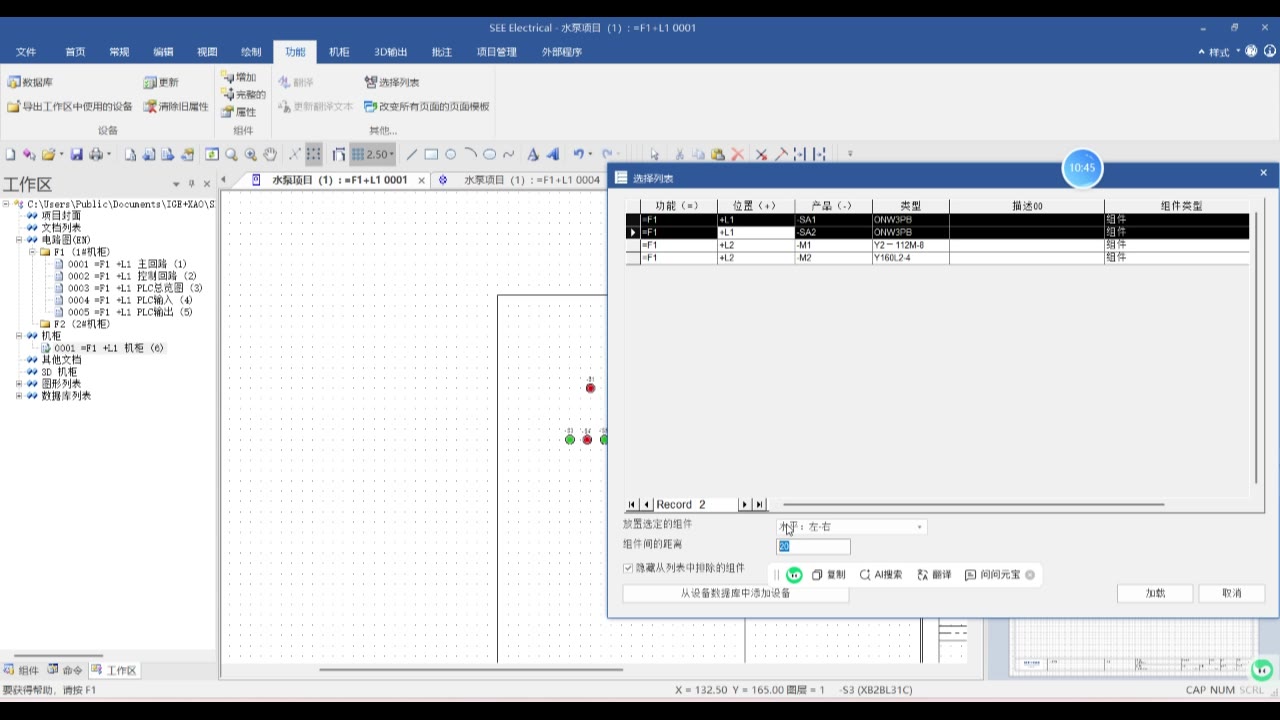

3. 从选择列表中挑选要放进机柜的部件。
4. 把部件摆放到机柜内的合适位置。
5. 生成的 I/O 列表汇总全部输入输出点。

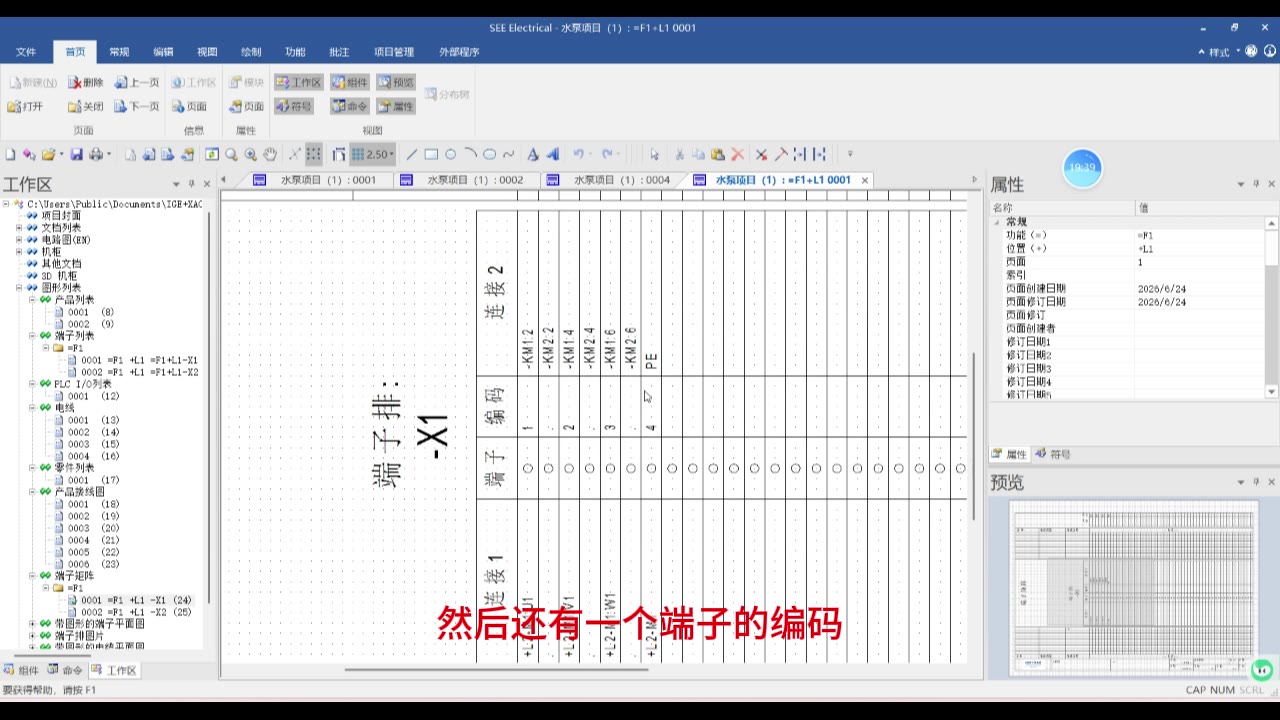

6. 端子表按编号排列，可直接指导接线。

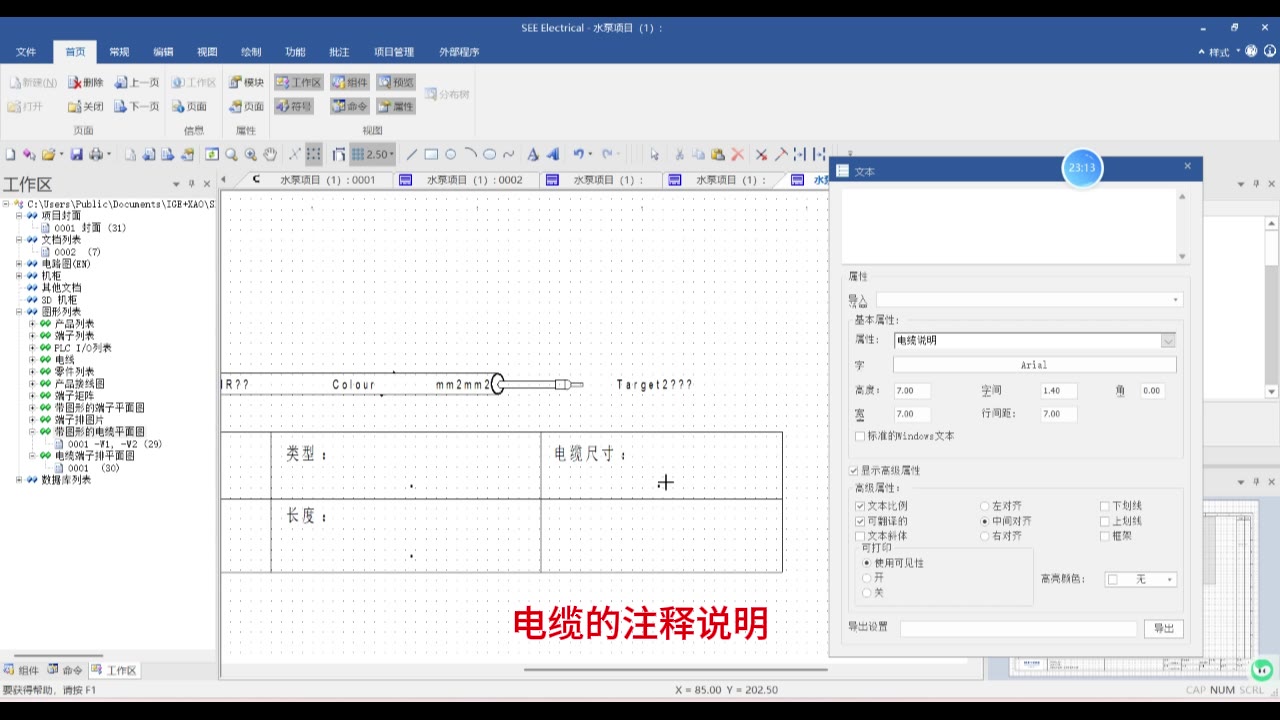

7. 电缆表包含注释说明，方便采购和施工。

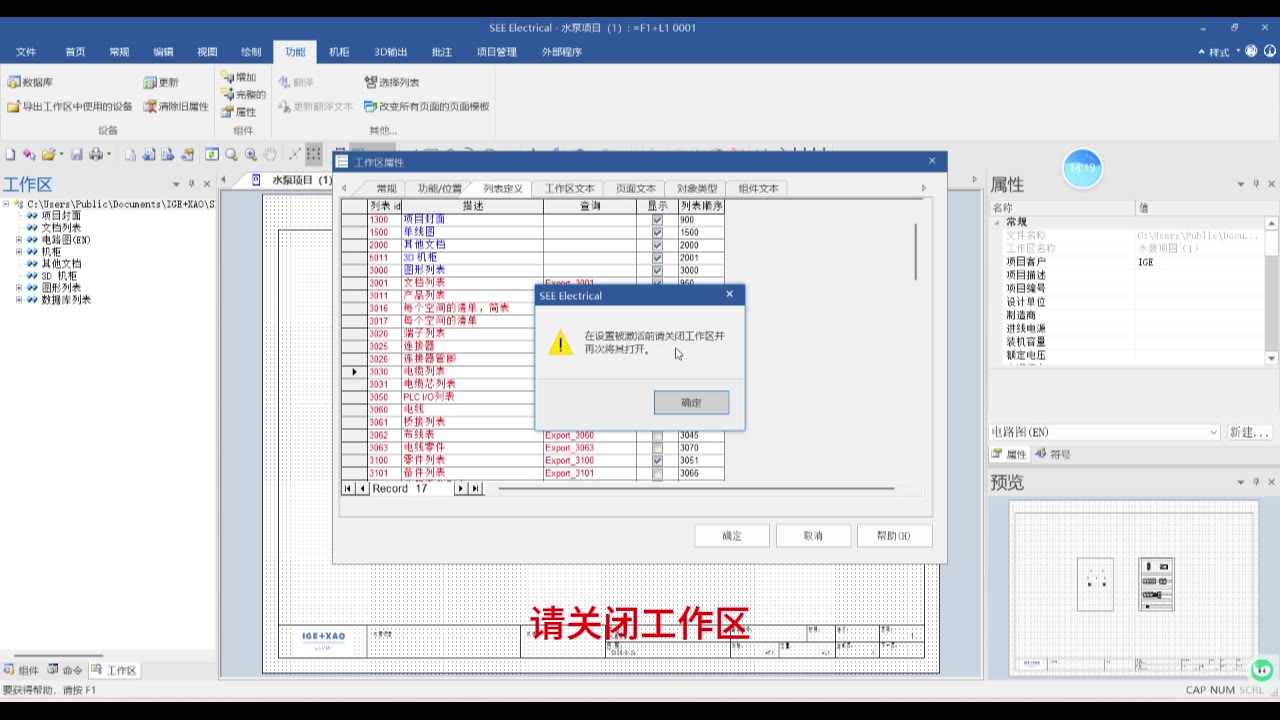

8. 报表模板区域可以自定义输出格式。

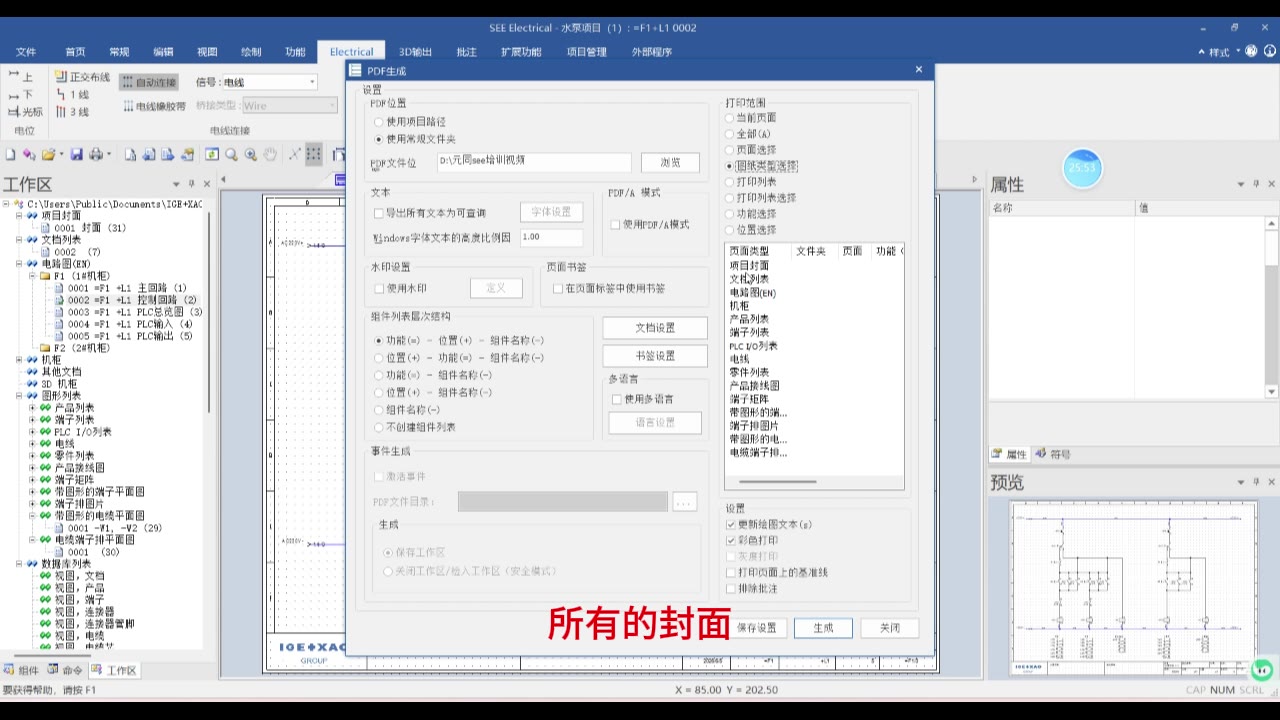

9. 打开 PDF 生成对话框，设置输出路径和范围。

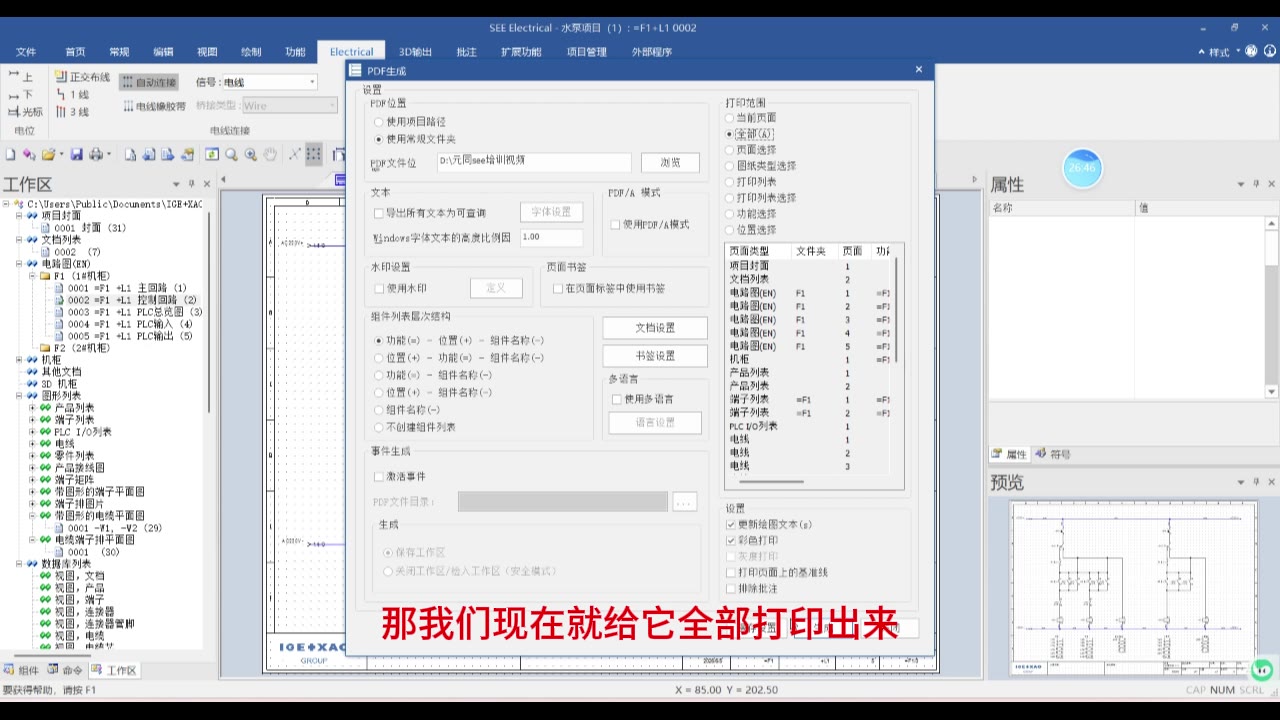

10. 全选页面生成 PDF，整套文档一次导出。
常见问题
- PDF 里少了某些报表？检查 PDF 生成的页面类型是否勾选齐全。
- 报表内容能改吗？可以，模板区域支持自定义列和排序。
