SEE Electrical 如何按 PLC 地址自动生成电线编号？

作者

← SEE Electrical 知识专区

原理图设计

先说结论

先开启电线信号处理，再定义信号编号类型为 PLC 组件，执行生成信号编号；必要时在信号设置中开启显示。

问题与处理方法

先开启电线信号处理，再定义信号编号类型为 PLC 组件，执行生成信号编号；必要时在信号设置中开启显示。

操作截图

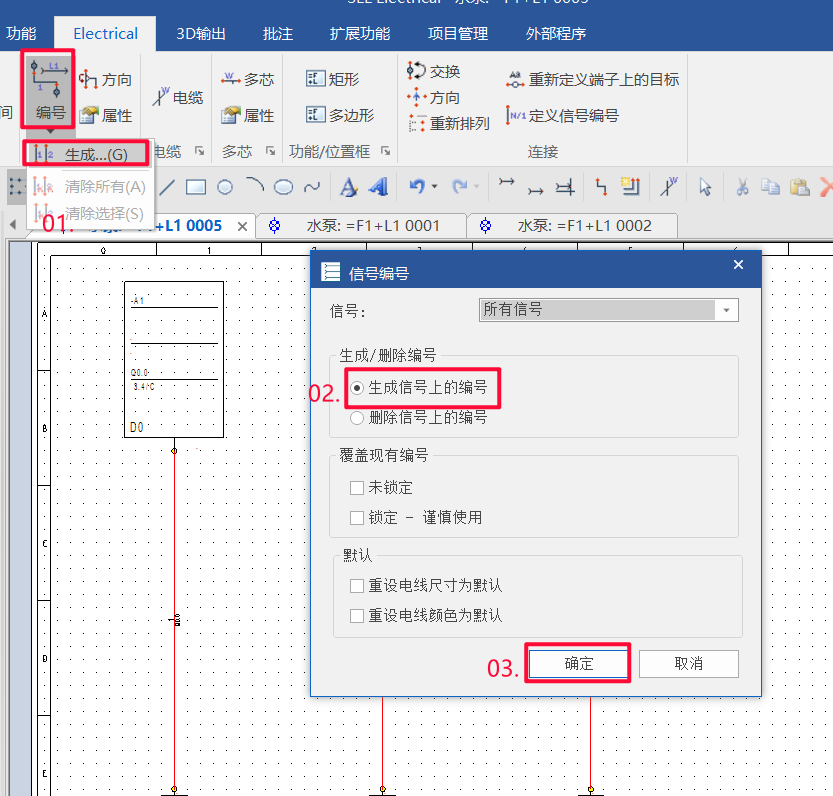

SEE Electrical 原理图操作截图 1
操作步骤 1

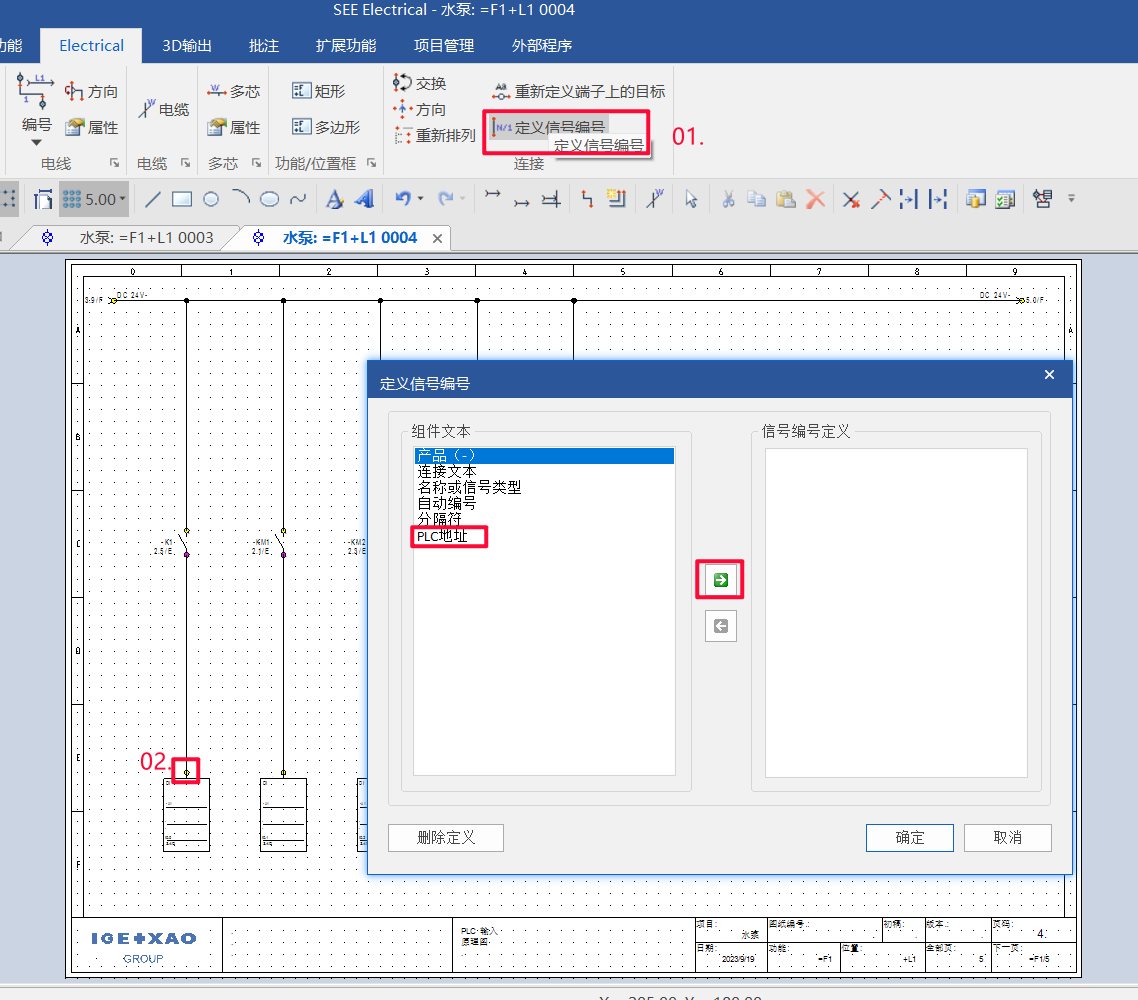

SEE Electrical 原理图操作截图 2
操作步骤 2

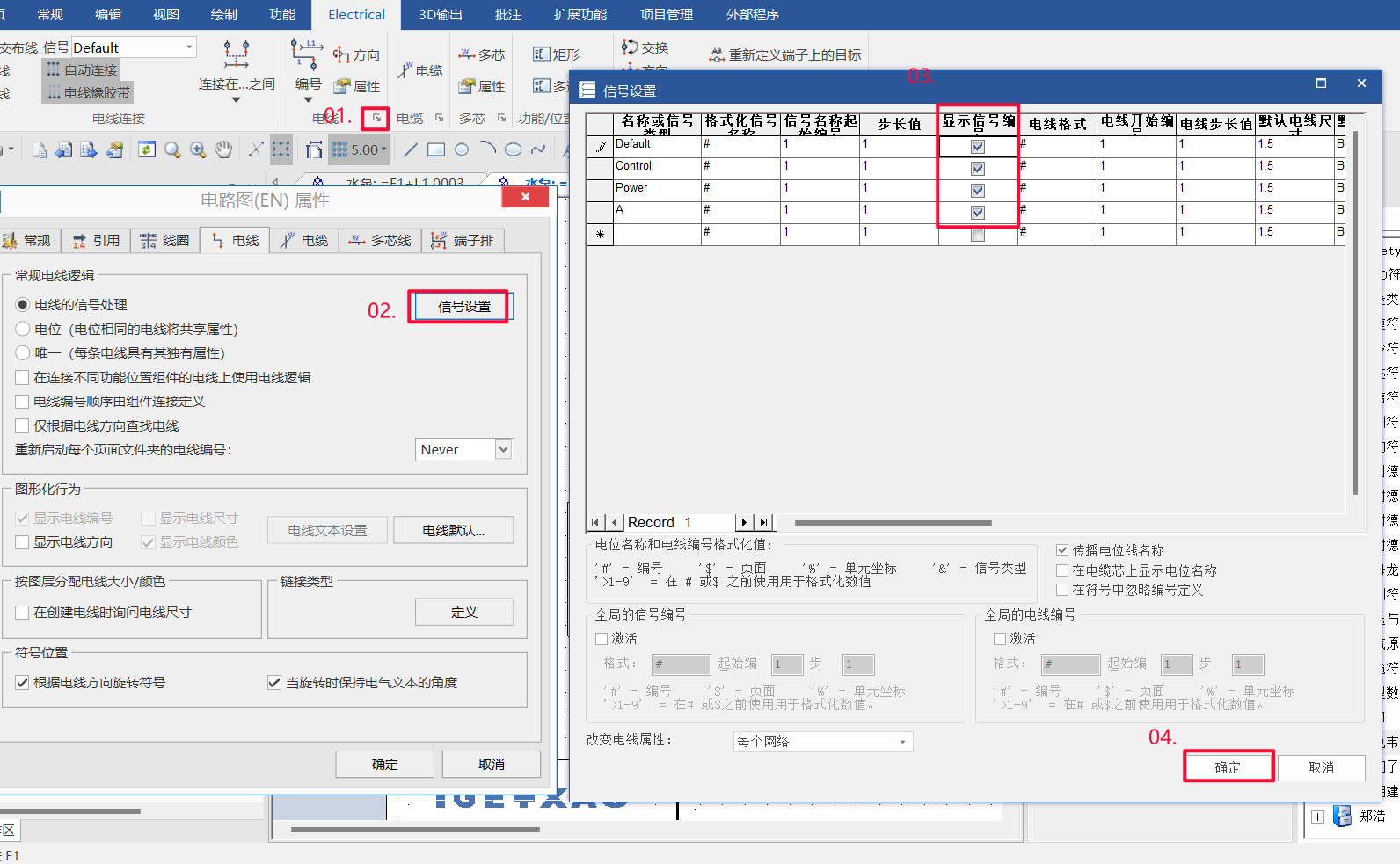

SEE Electrical 原理图操作截图 3
操作步骤 3

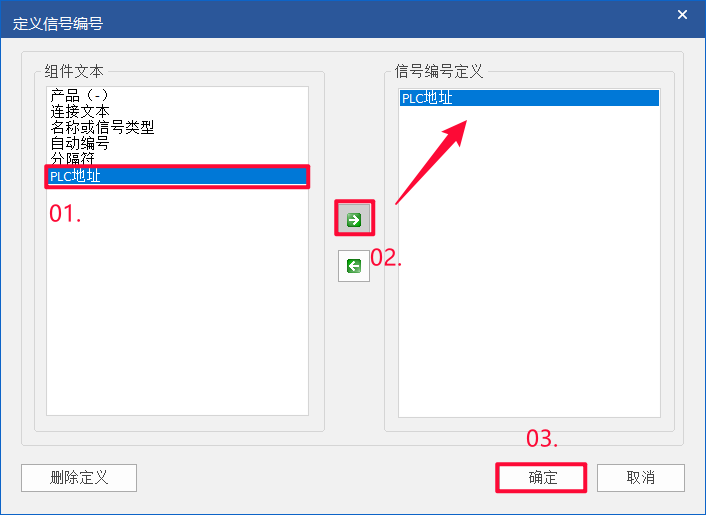

SEE Electrical 原理图操作截图 4
操作步骤 4

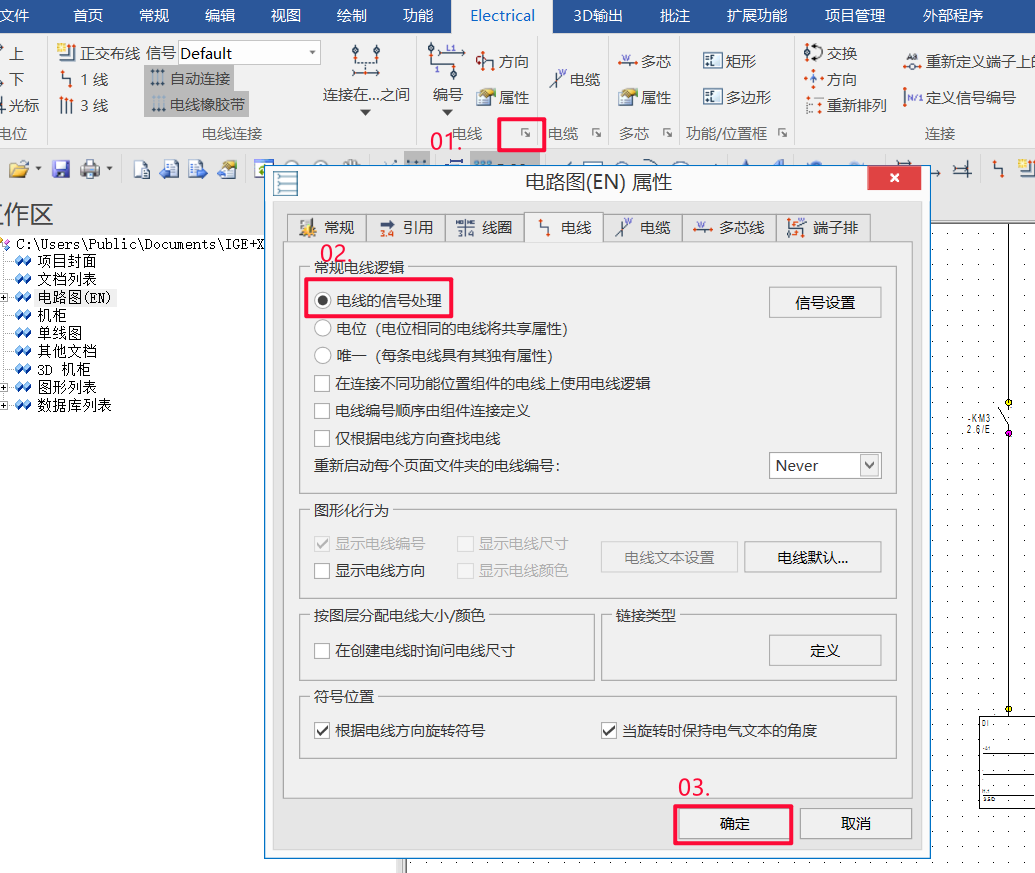

SEE Electrical 原理图操作截图 5
操作步骤 5
