SEE Electrical 导入 DWG 后没有显示怎么办？

作者

← SEE Electrical 知识专区

原理图设计

先说结论

导入时勾选【使用 DWG/DXF/DXB 编辑器】；导入后若页面空白，缩小视图并在左下角区域查找图形。

问题与处理方法

导入时勾选【使用 DWG/DXF/DXB 编辑器】；导入后若页面空白，缩小视图并在左下角区域查找图形。

操作截图

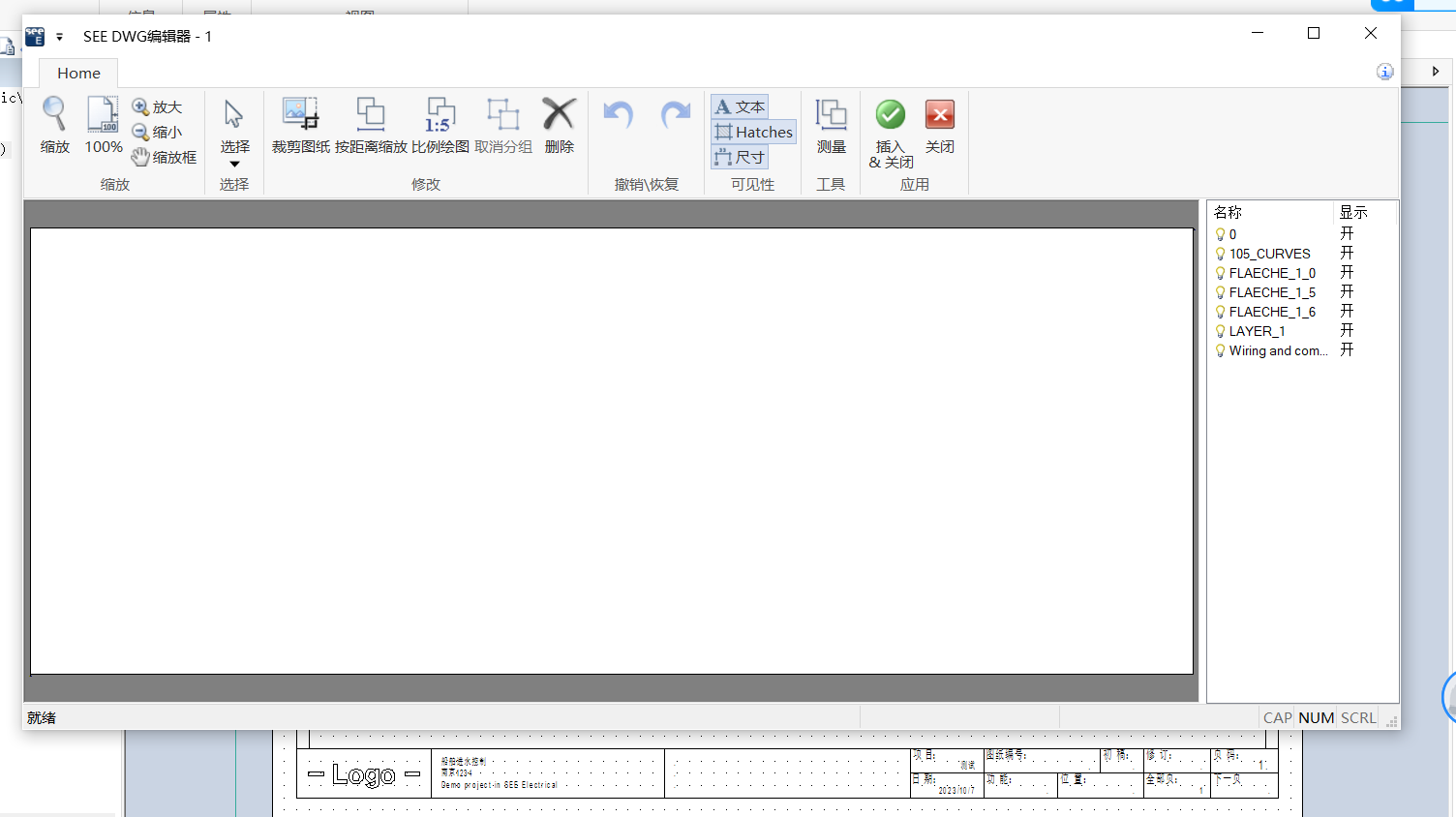

SEE Electrical 原理图操作截图 1
操作步骤 1

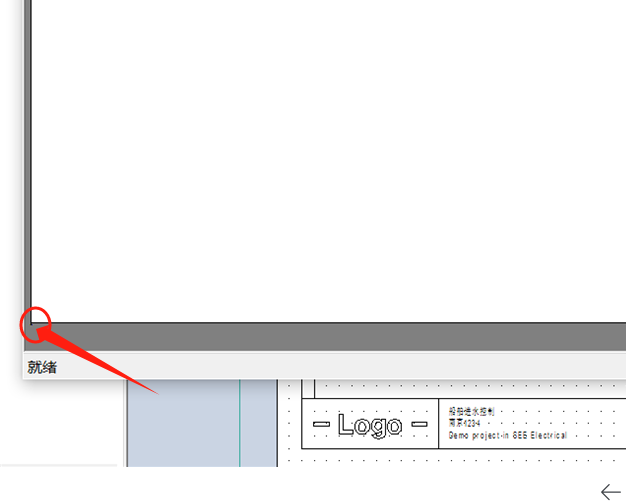

SEE Electrical 原理图操作截图 2
操作步骤 2

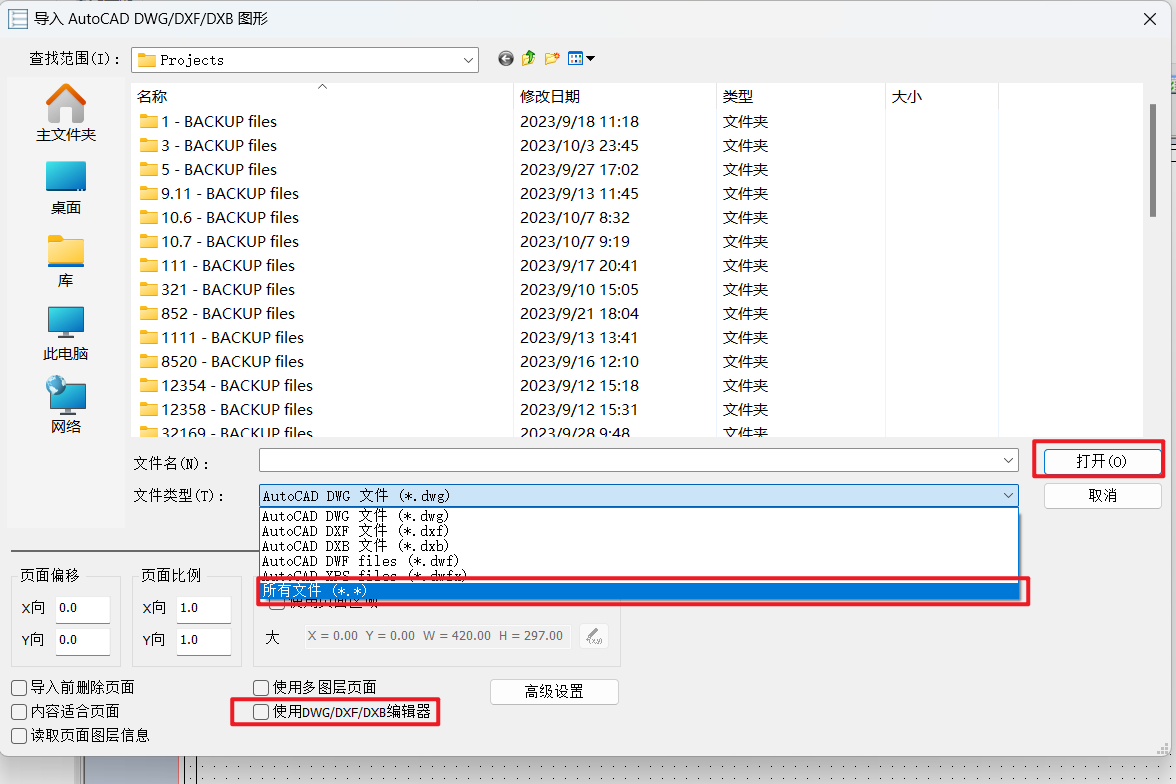

SEE Electrical 原理图操作截图 3
操作步骤 3
SEE Electrical 原理图操作截图 4
操作步骤 4

仍未解决怎么办？

需要进一步协助？

请整理软件版本、项目文件和完整问题截图，联系云睿思获取 SEE Electrical 技术支持。
