实战案例
教程简介
控制回路设计实战：新建控制回路页面、使用信号索引、处理连接文本框、给触点改名、标注 220VAC/24VDC 电源，让控制回路和主回路正确对应。
操作视频
操作步骤

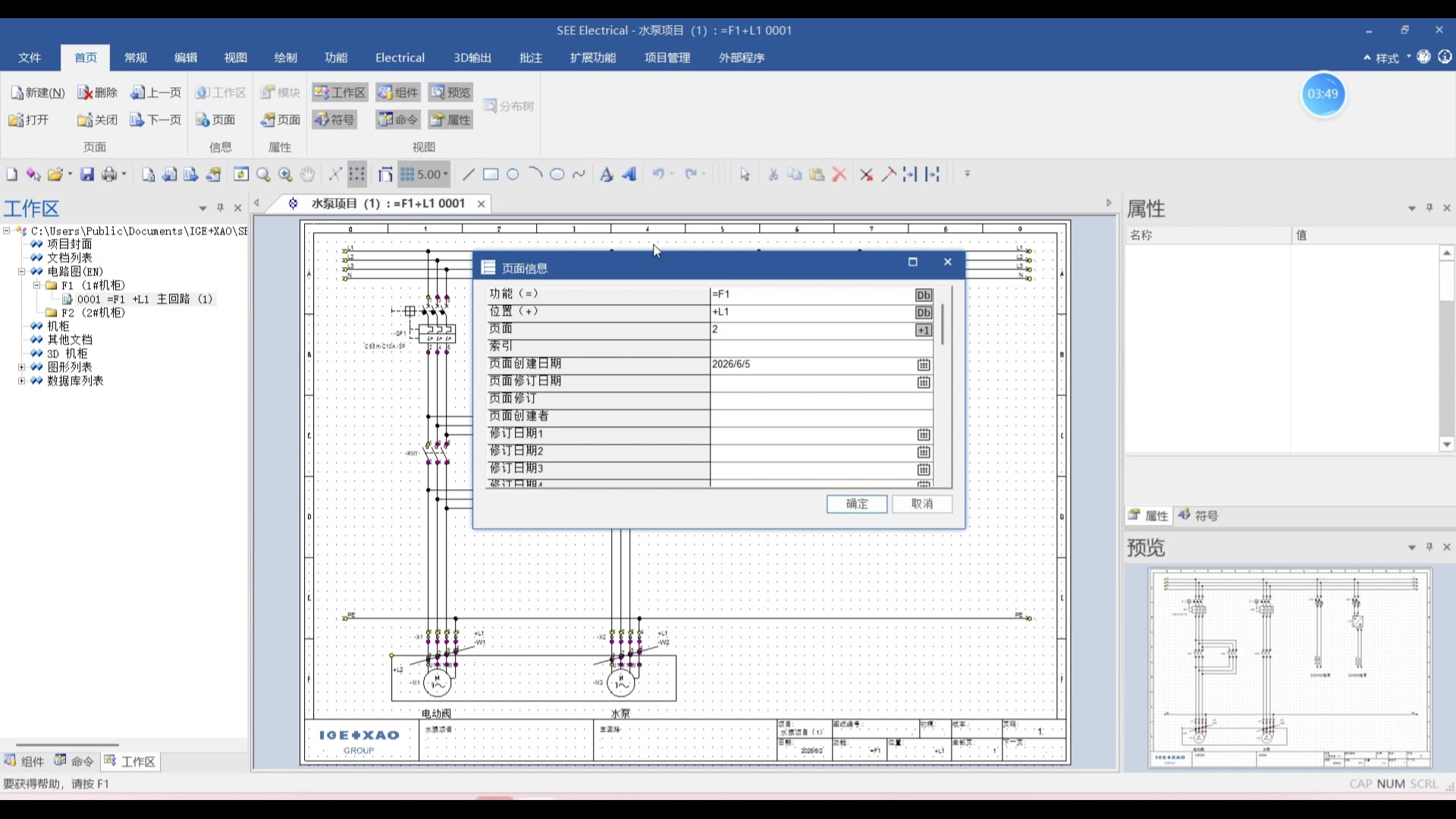

1. 在主回路下一页新建控制回路原理图。

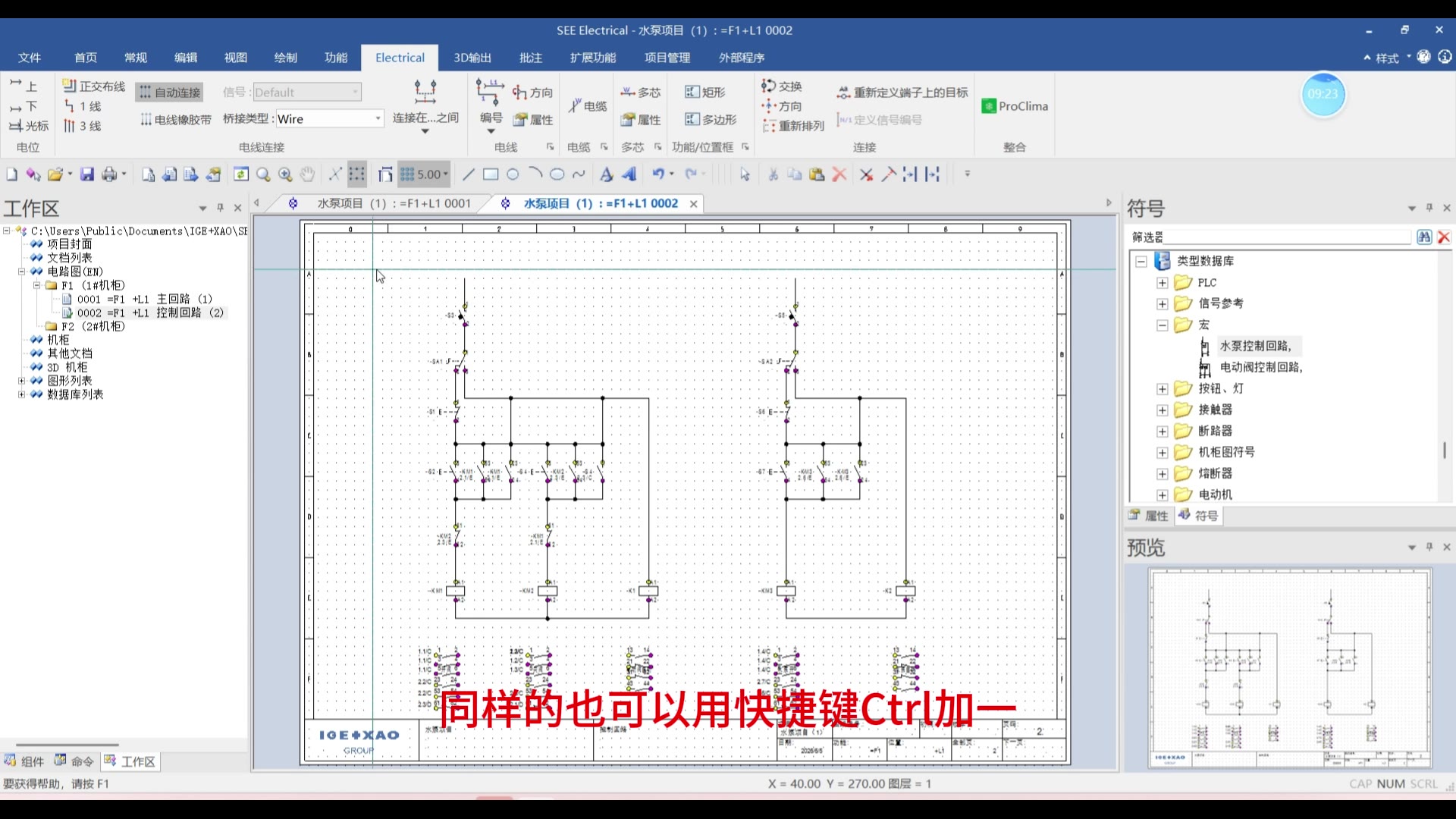

2. 用文件夹和页面把原理图按回路组织好。

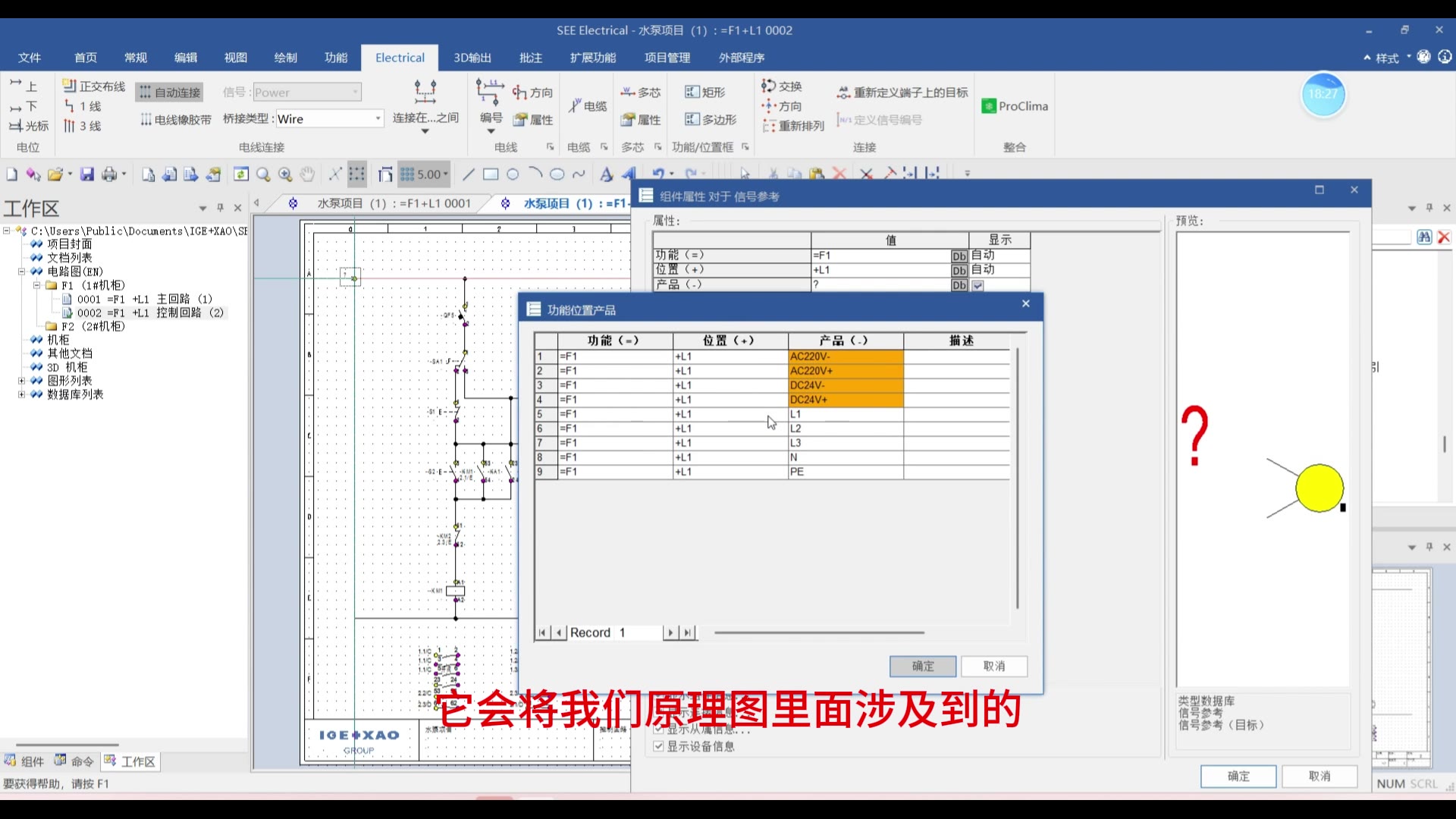

3. 为每个元器件配置信号索引，方便跨页查找。

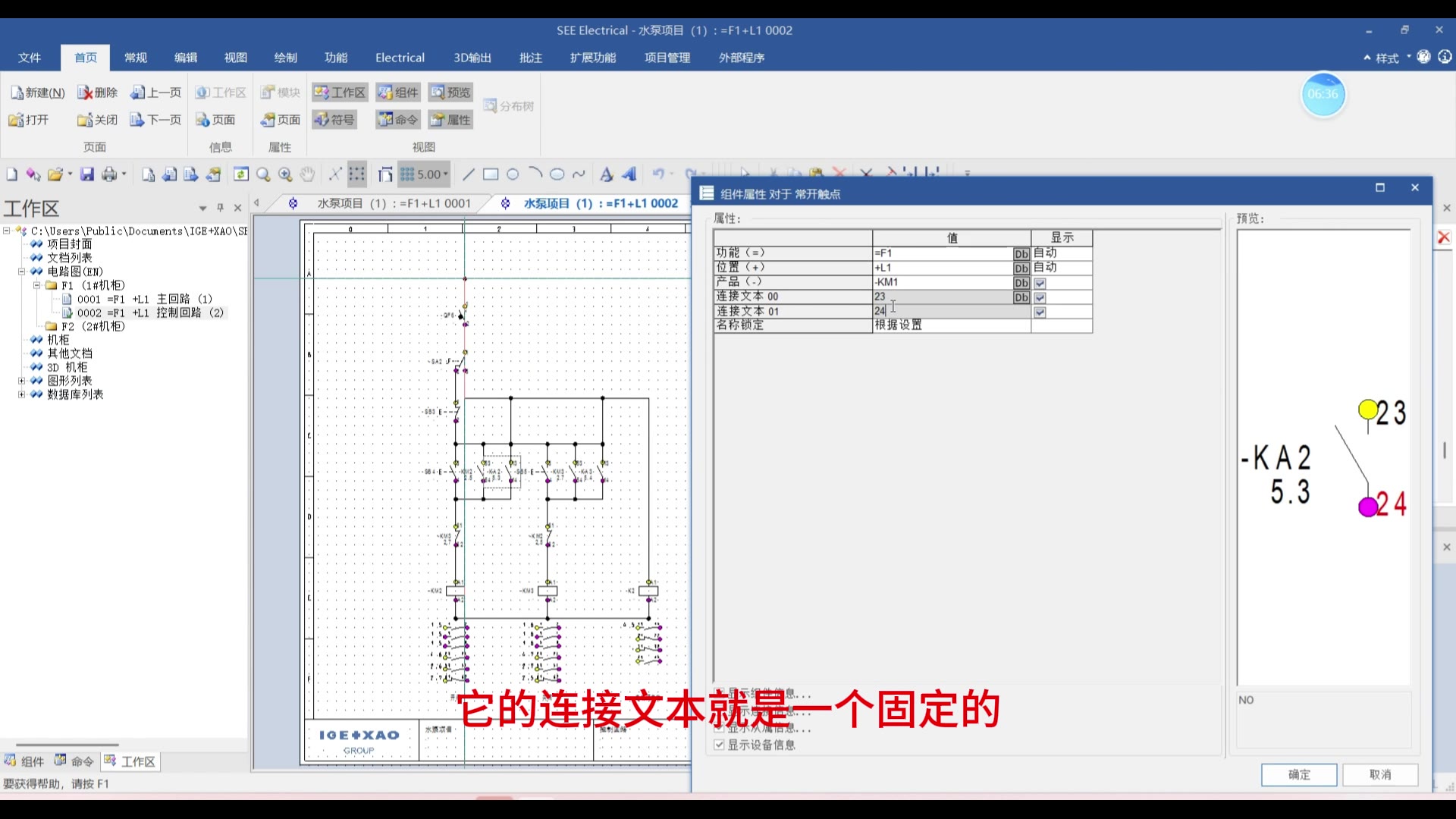

4. 连接文本框是固定的，跨页连接靠它传递信号。

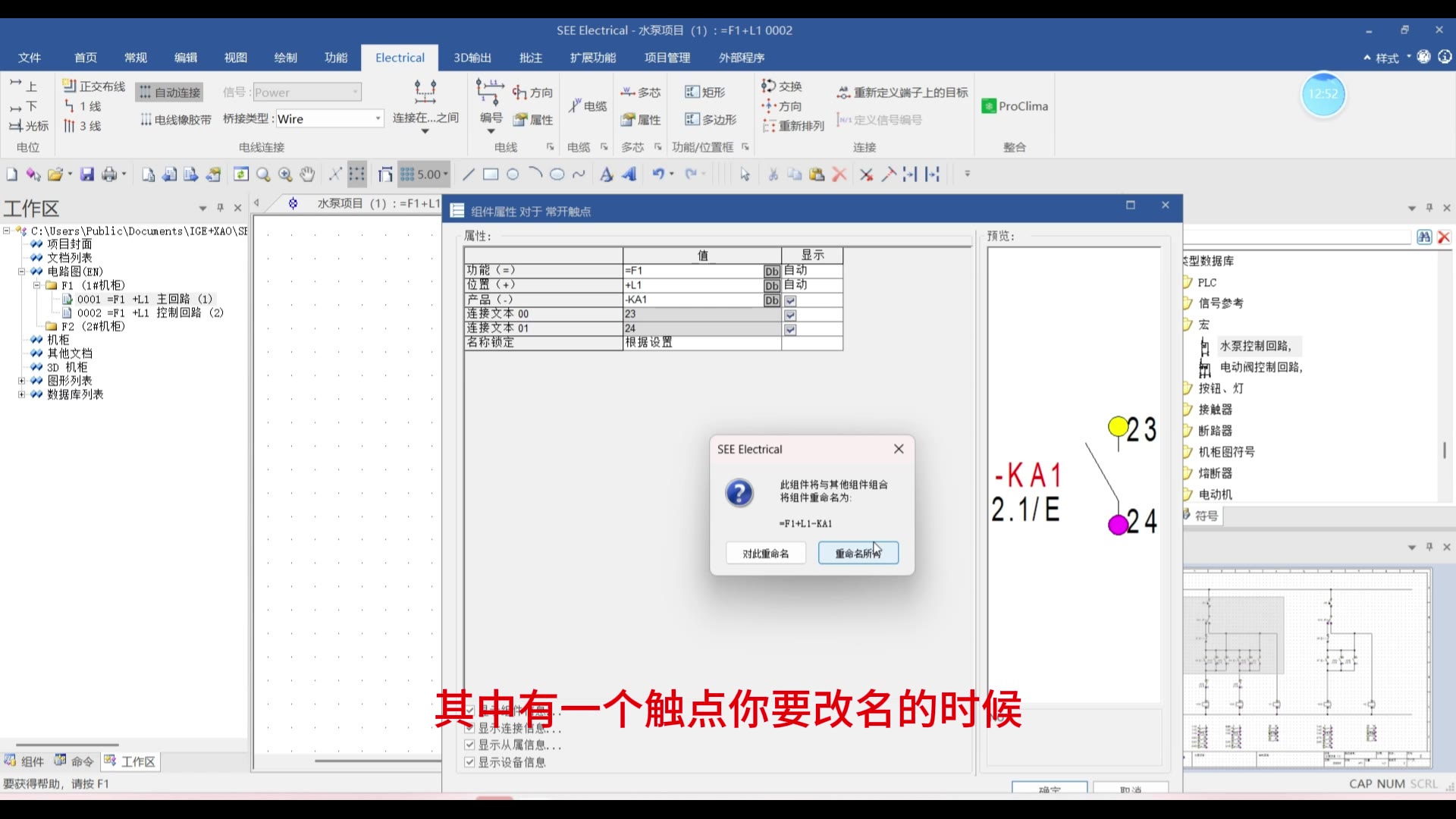

5. 双击触点可以直接改名，与继电器线圈保持同名。

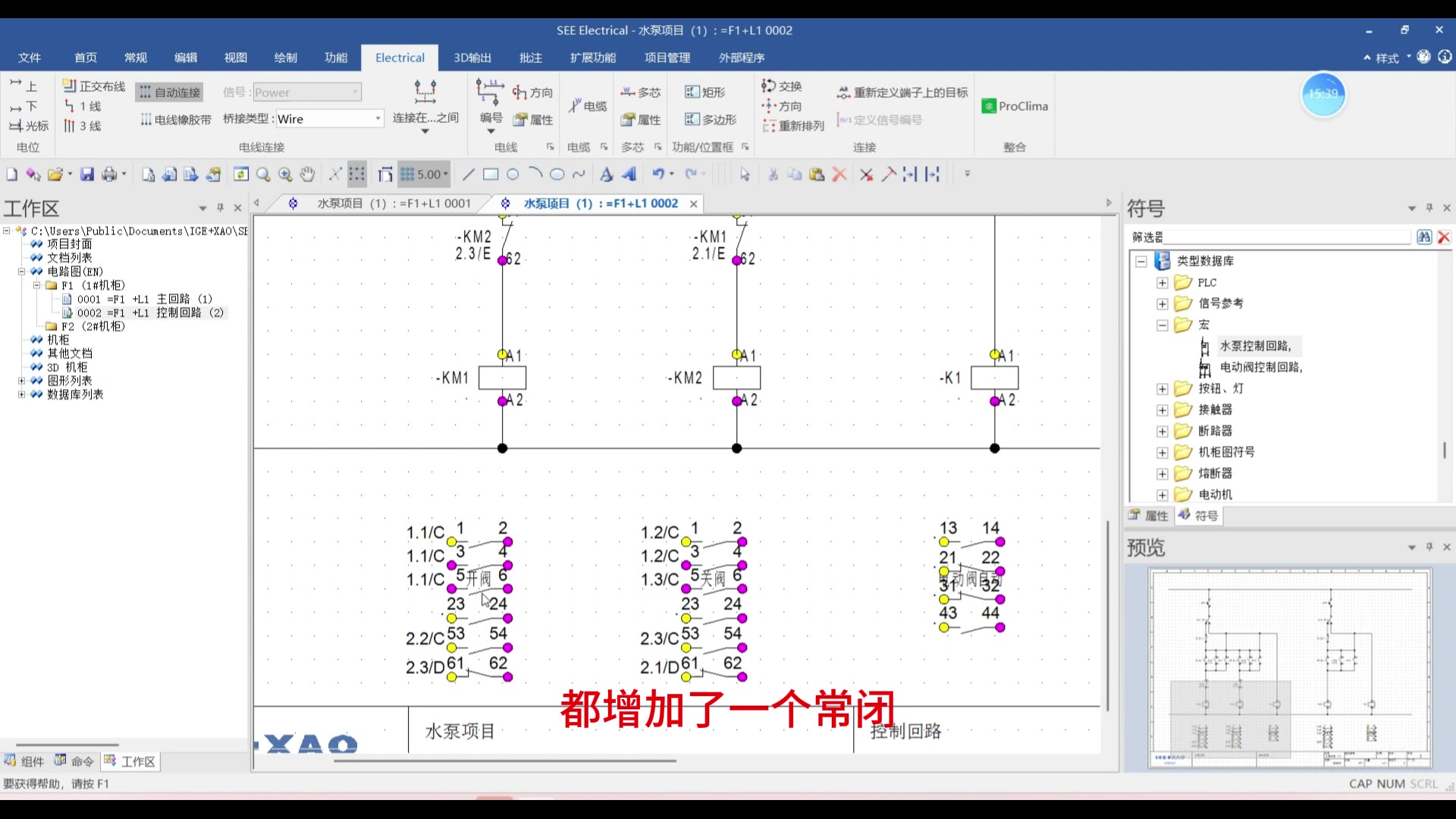

6. 按回路添加常用触点（常开、常闭）。
7. 信号参考一一对应，点击可跳转到关联位置。

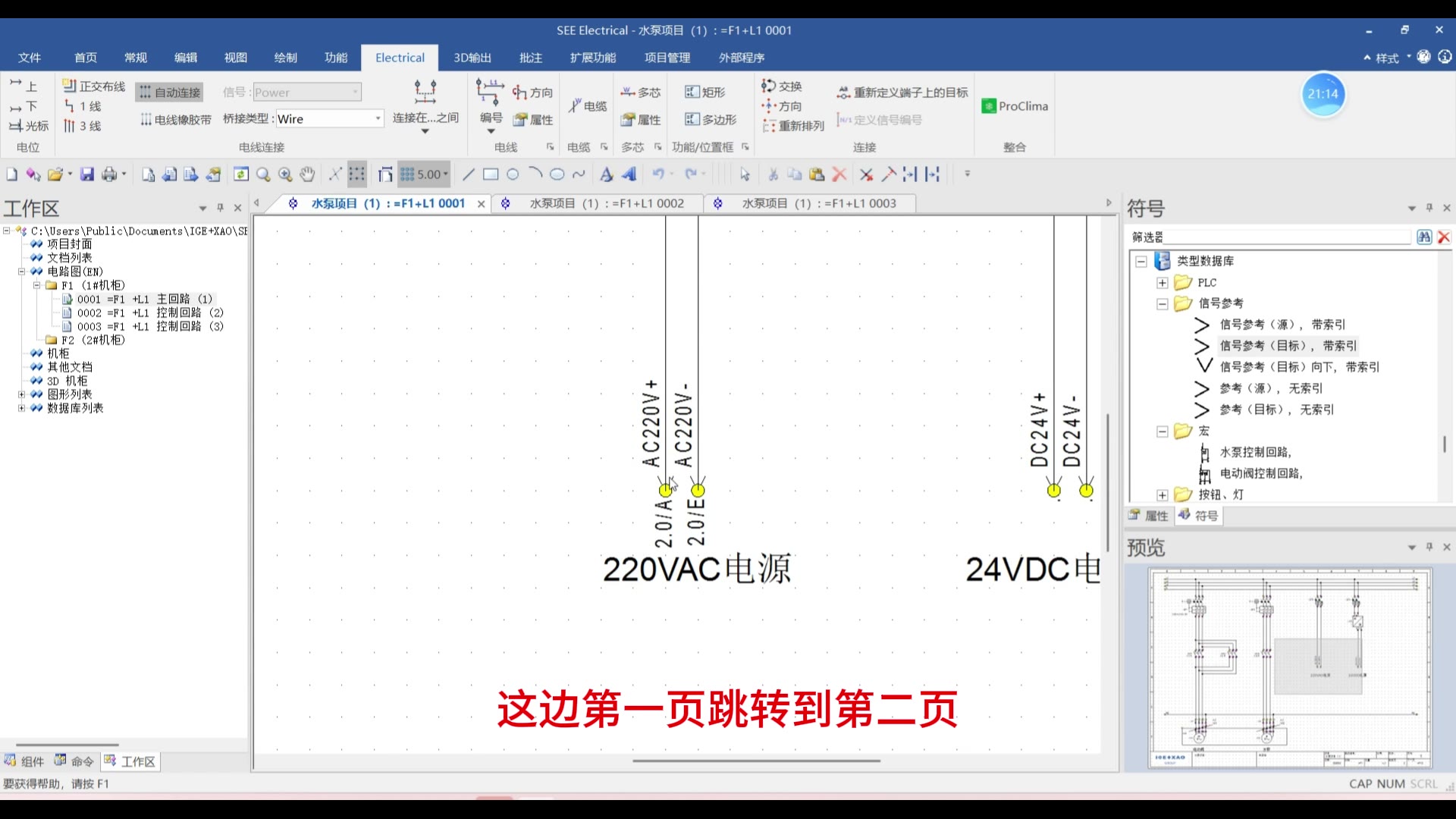

8. 标注 220VAC 与 24VDC 电源来源，图纸信息更完整。
常见问题
- 触点改名后交叉引用乱？线圈和触点必须同名同页区，改名后检查信号参考是否更新。
- 控制回路和主回路如何对应？靠信号参考和交叉引用跳转，绘制时保持命名一致即可。
