主回路设计下篇：继续完善原理图——Q4 断路器、C65 系列选型、开关电源、端子排编号和文本标注，最后得到一张完整的动力主回路图。
操作视频
操作步骤
1. 放置 Q4 断路器，标注 AC220V 电源回路。

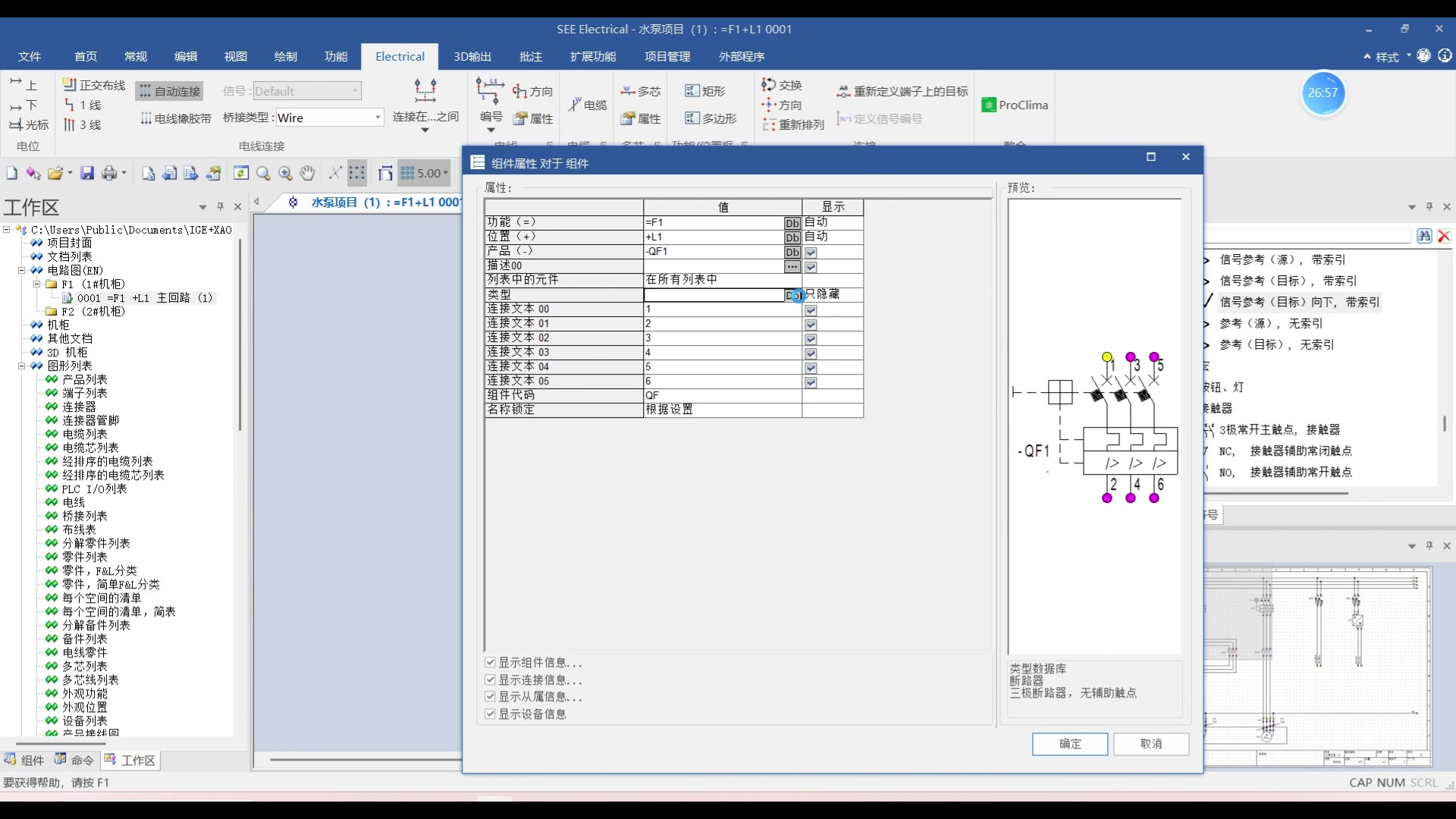

2. 双击符号查看元器件的完整信息。

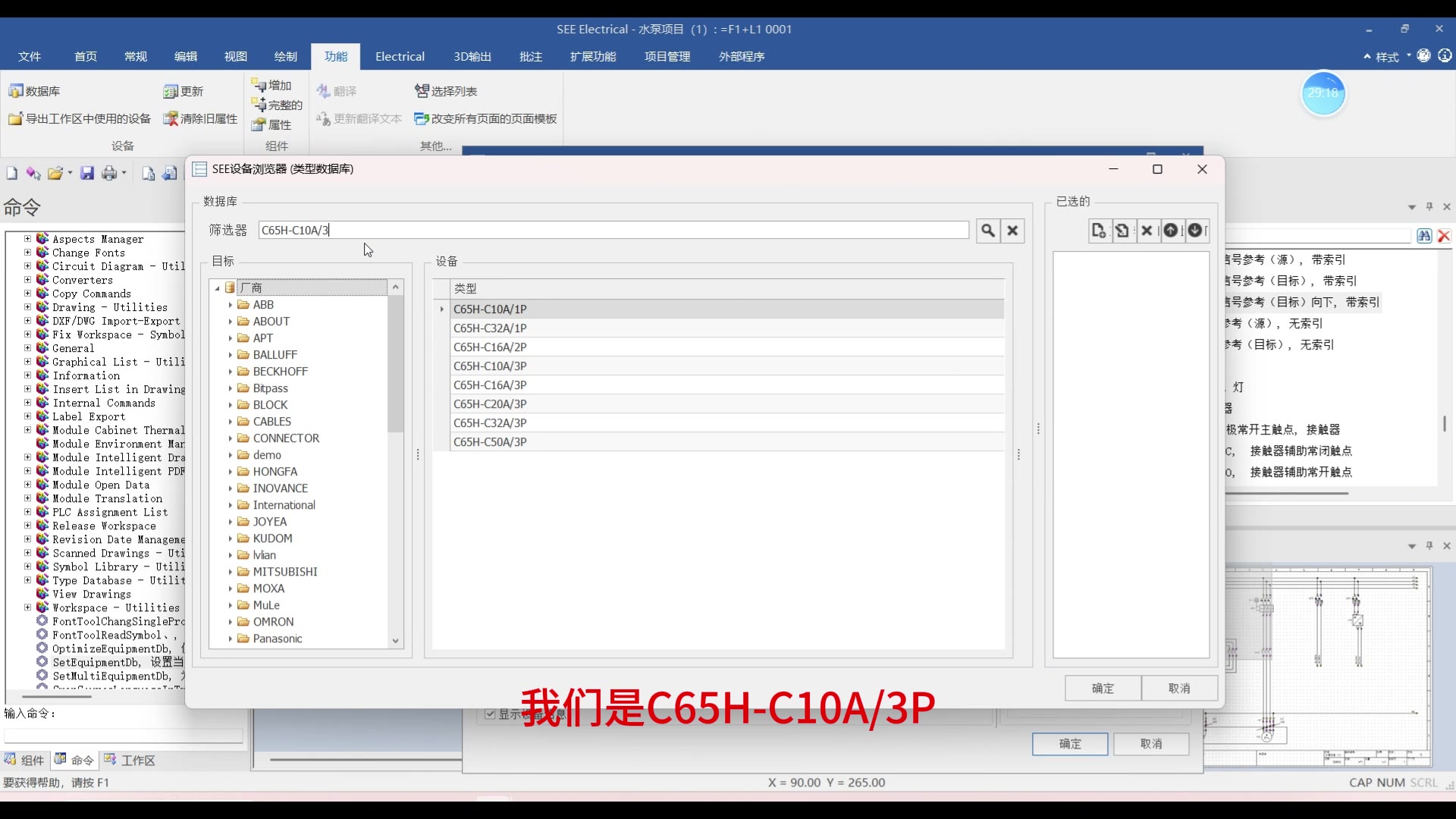

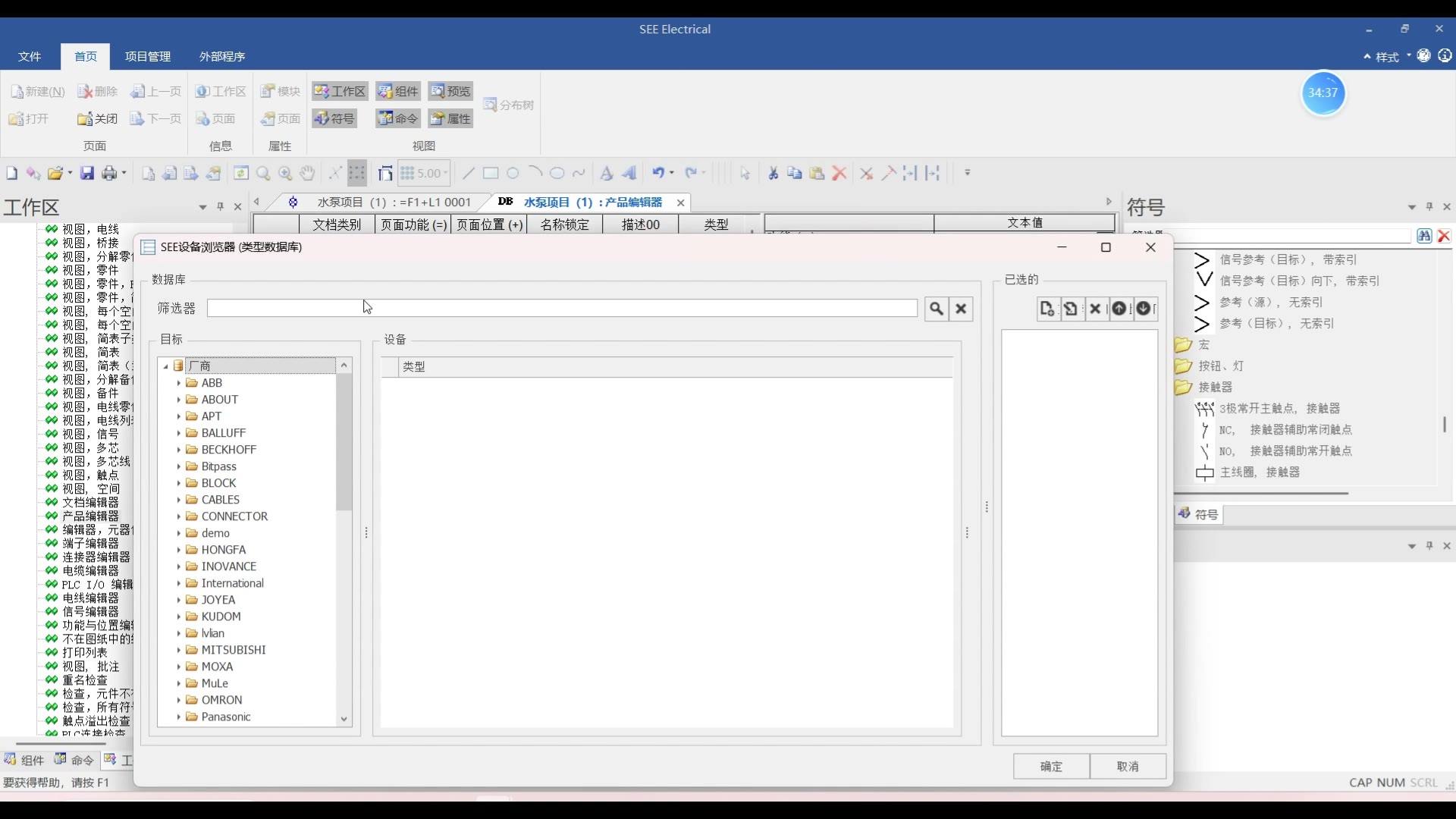

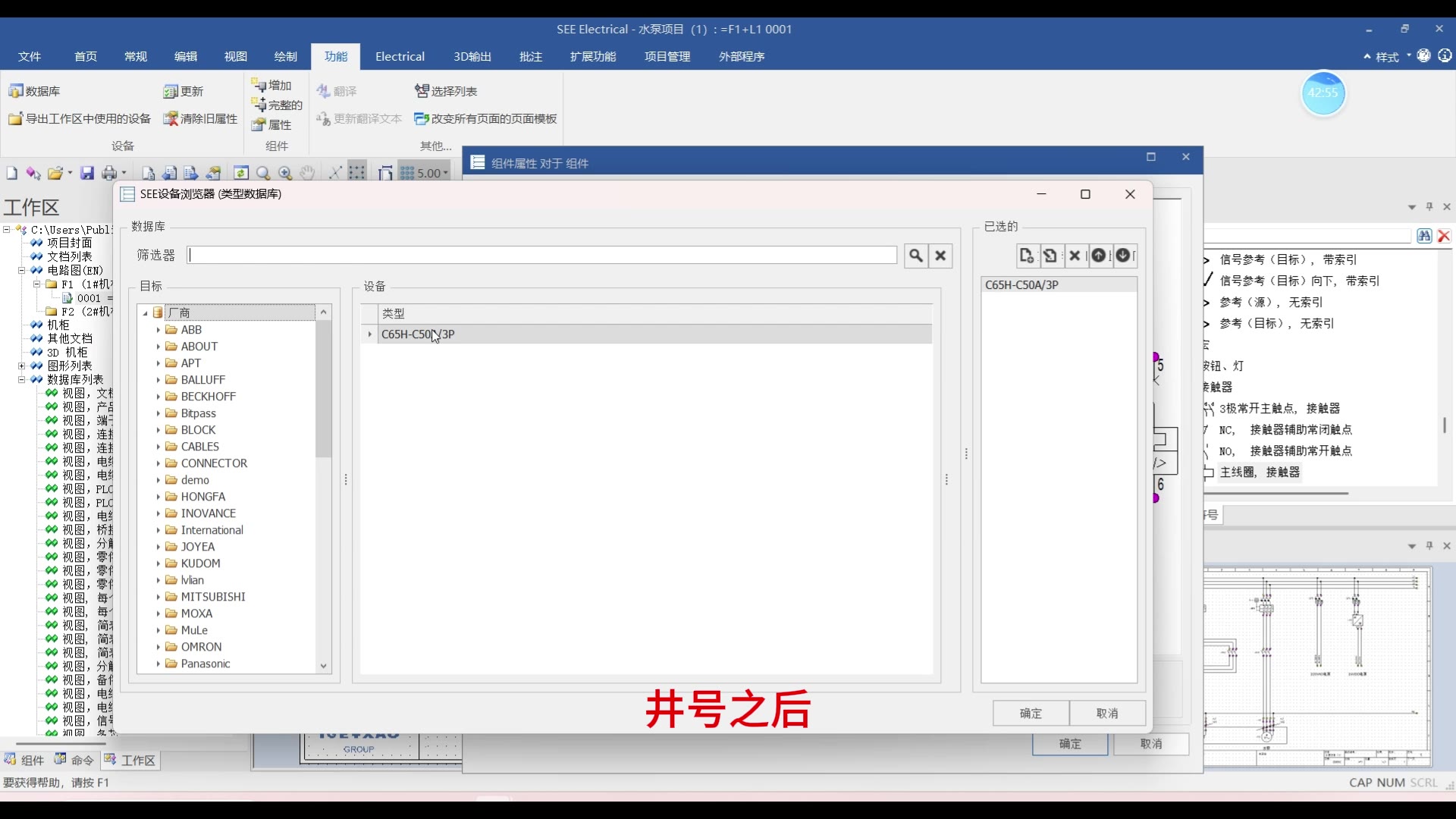

3. 按实际负载把断路器从 C65H-C10A/3P 调整为 C65H-C50A/3P。

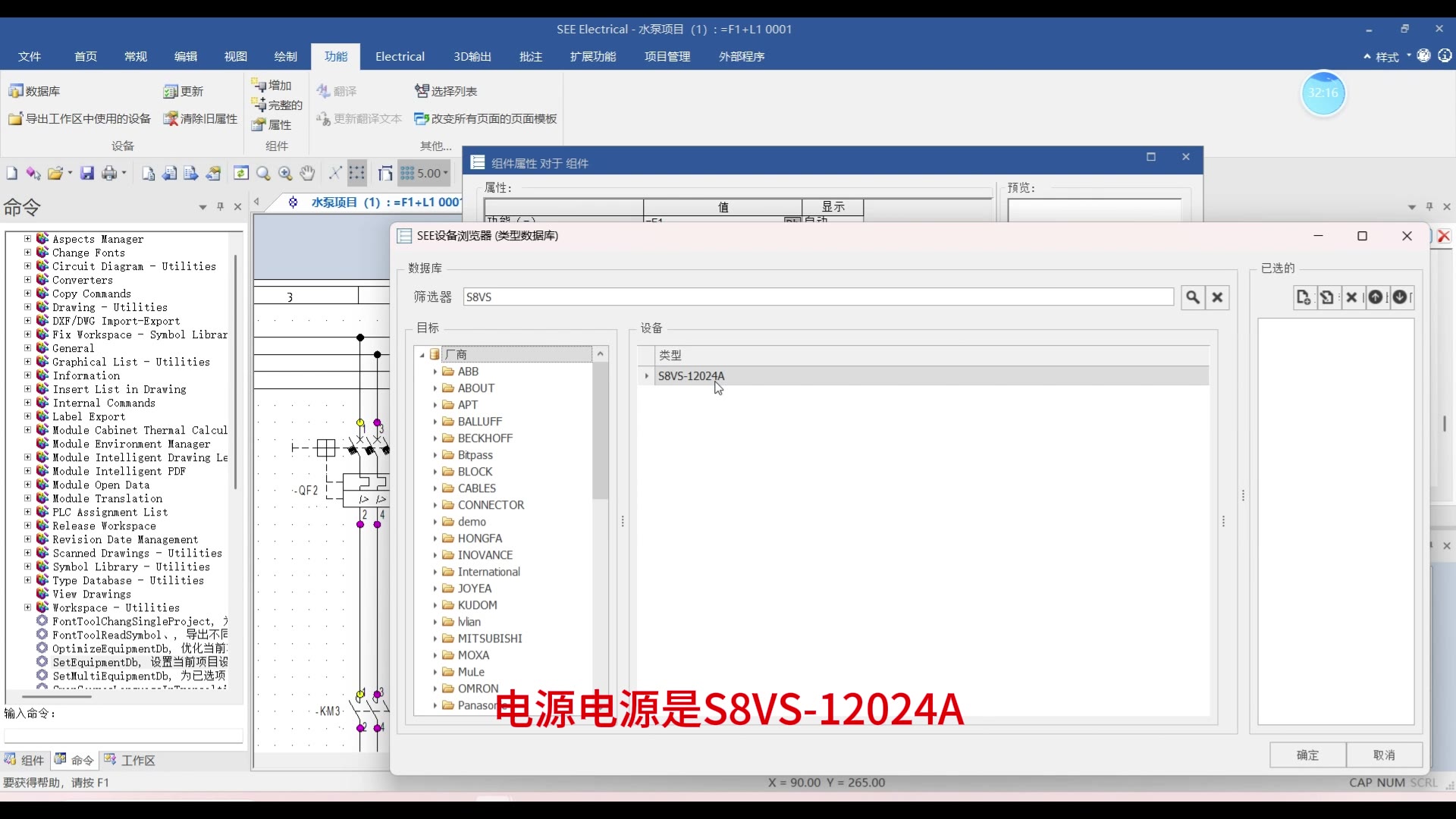

4. 放置开关电源 S8VS-12024A，为控制回路提供 24VDC。
5. 绘制端子排，把内外部接线分开。

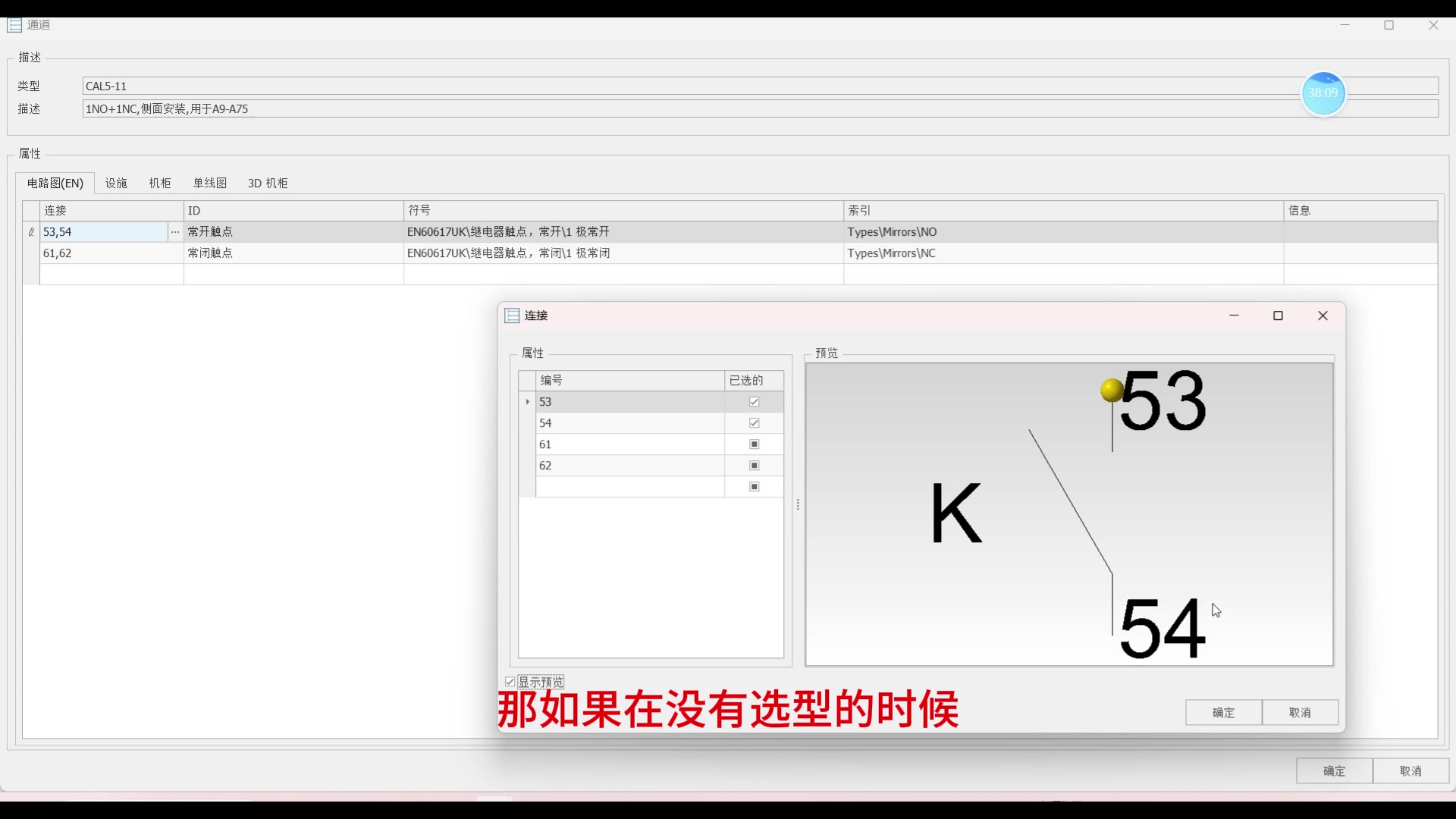

6. 给端子编号（如 53、54），编号规则与项目设置保持一致。

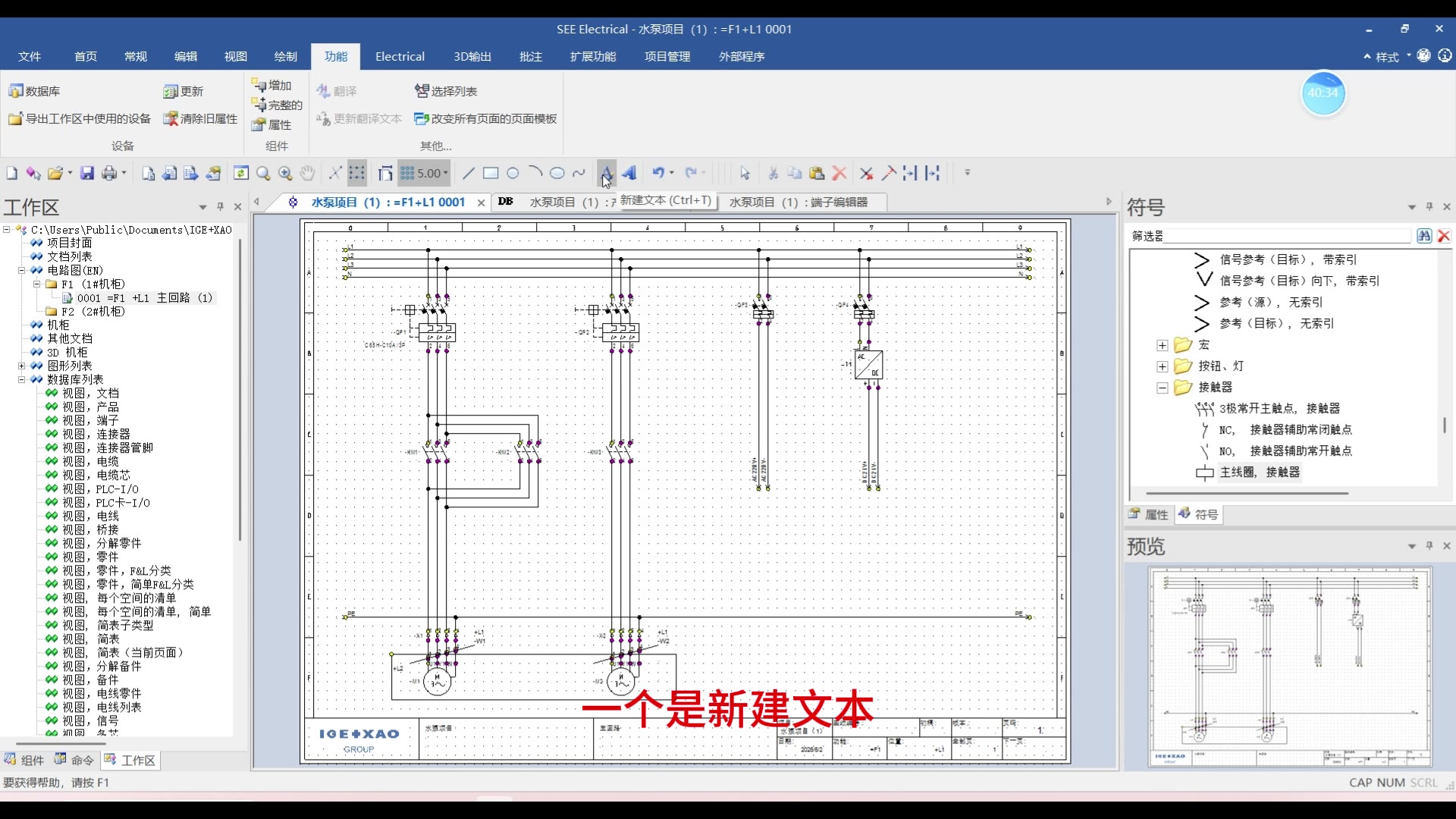

7. 用新建文本补充回路说明。
8. 完成后得到一张完整的主回路原理图。
常见问题
- 选型调整后报表会同步吗？会，物料清单读取的是符号属性里的型号字段。
- 端子编号能自动排吗？可以，在端子列表中按规则重新编号。
