实战系列开篇：从一个实际项目出发，完成主回路原理图的上半部分——项目属性、3D 机柜图、断路器选型、主触点关联和电缆标注。建议先看完入门三篇再动手。
操作视频
操作步骤

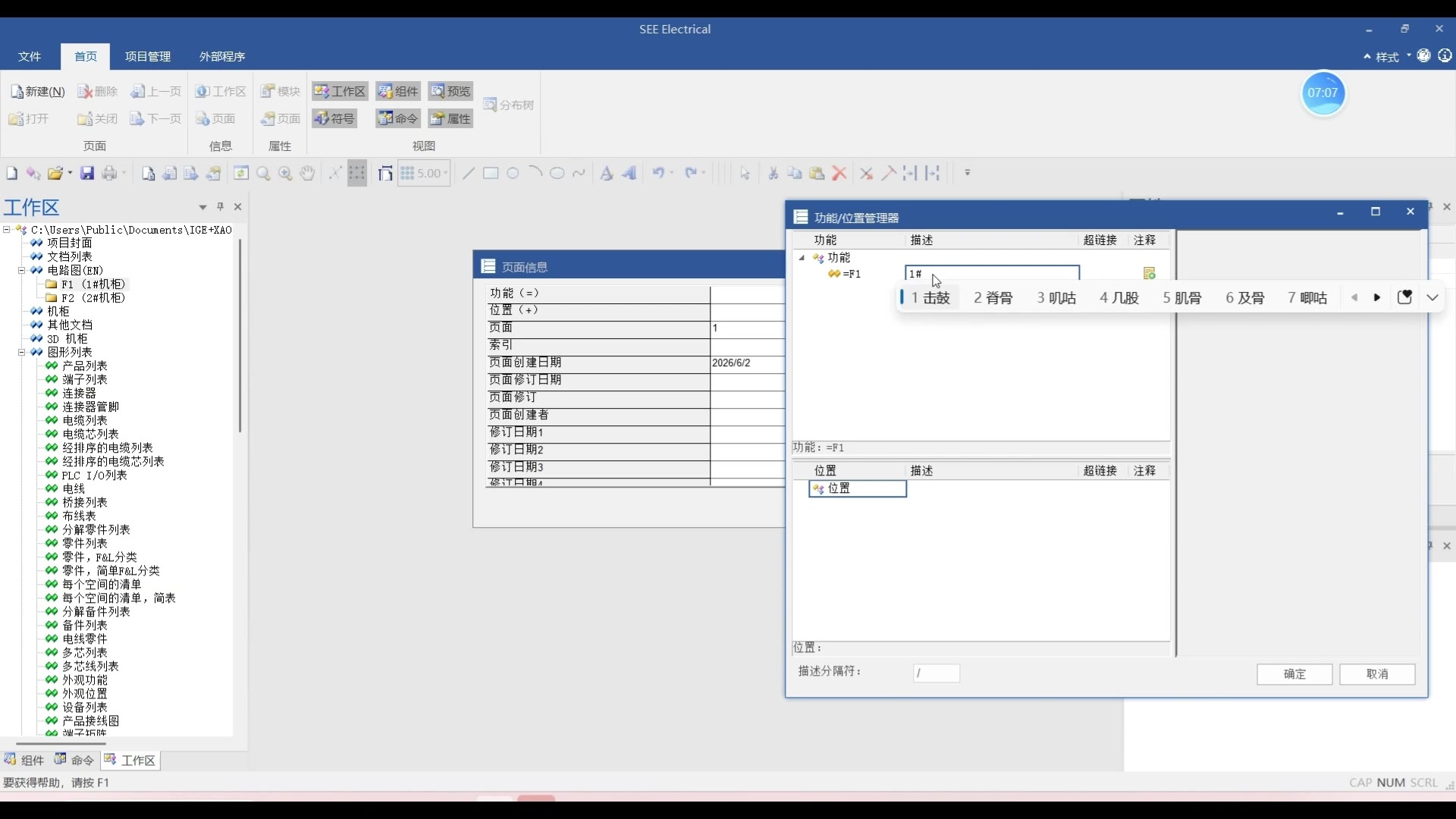

1. 项目属性中填写项目信息，项目支持批量导入导出，方便团队协作。
2. 项目中同时包含 3D 机柜图，右击属性栏可查看和设置。

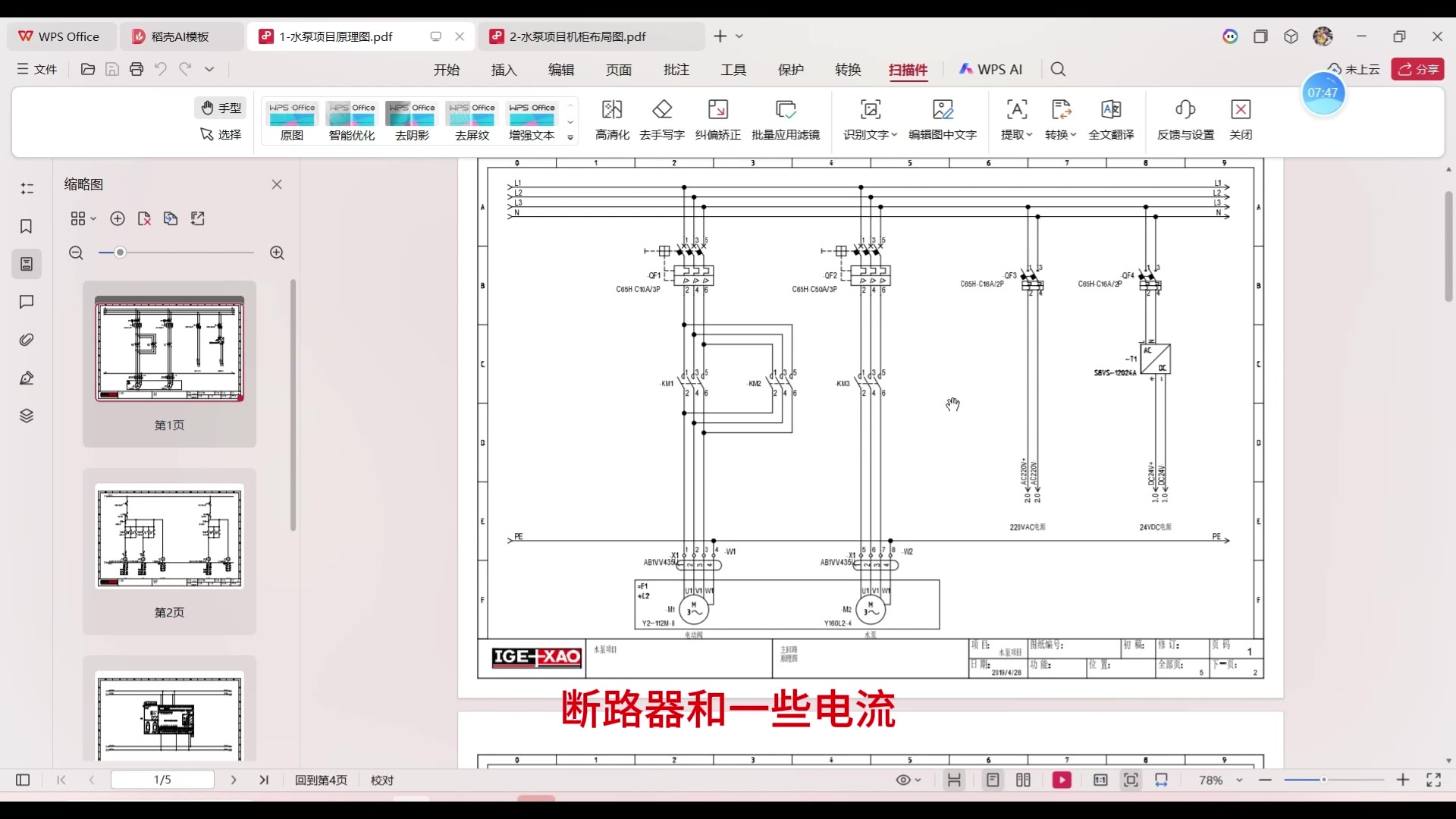

3. 放置断路器，按负载电流设置额定参数。
4. 主回路原理图一般按回路分组绘制，先画主电源进线。

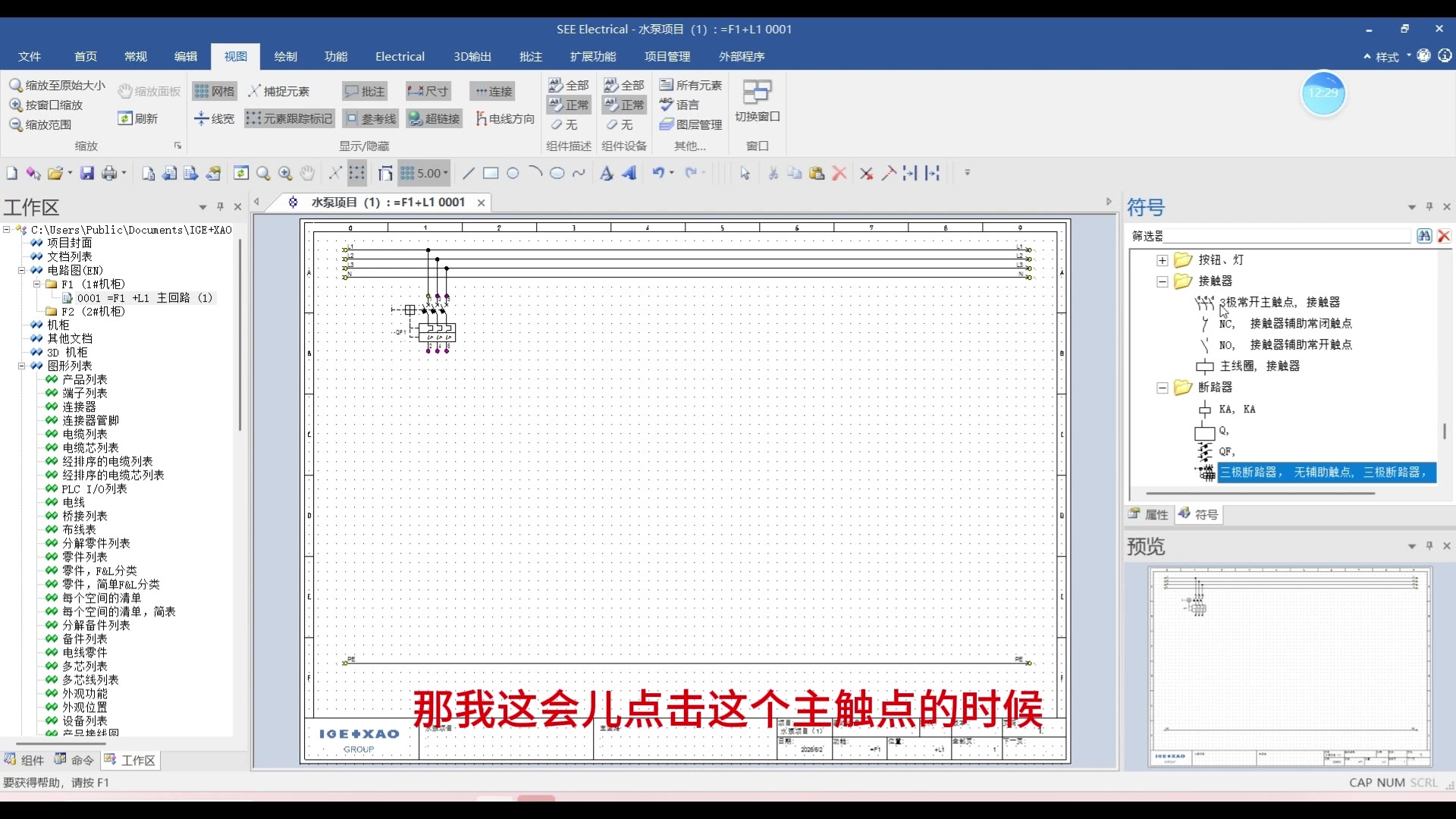

5. 三极断路器的触点与主触点关联，后续交叉引用自动对应。

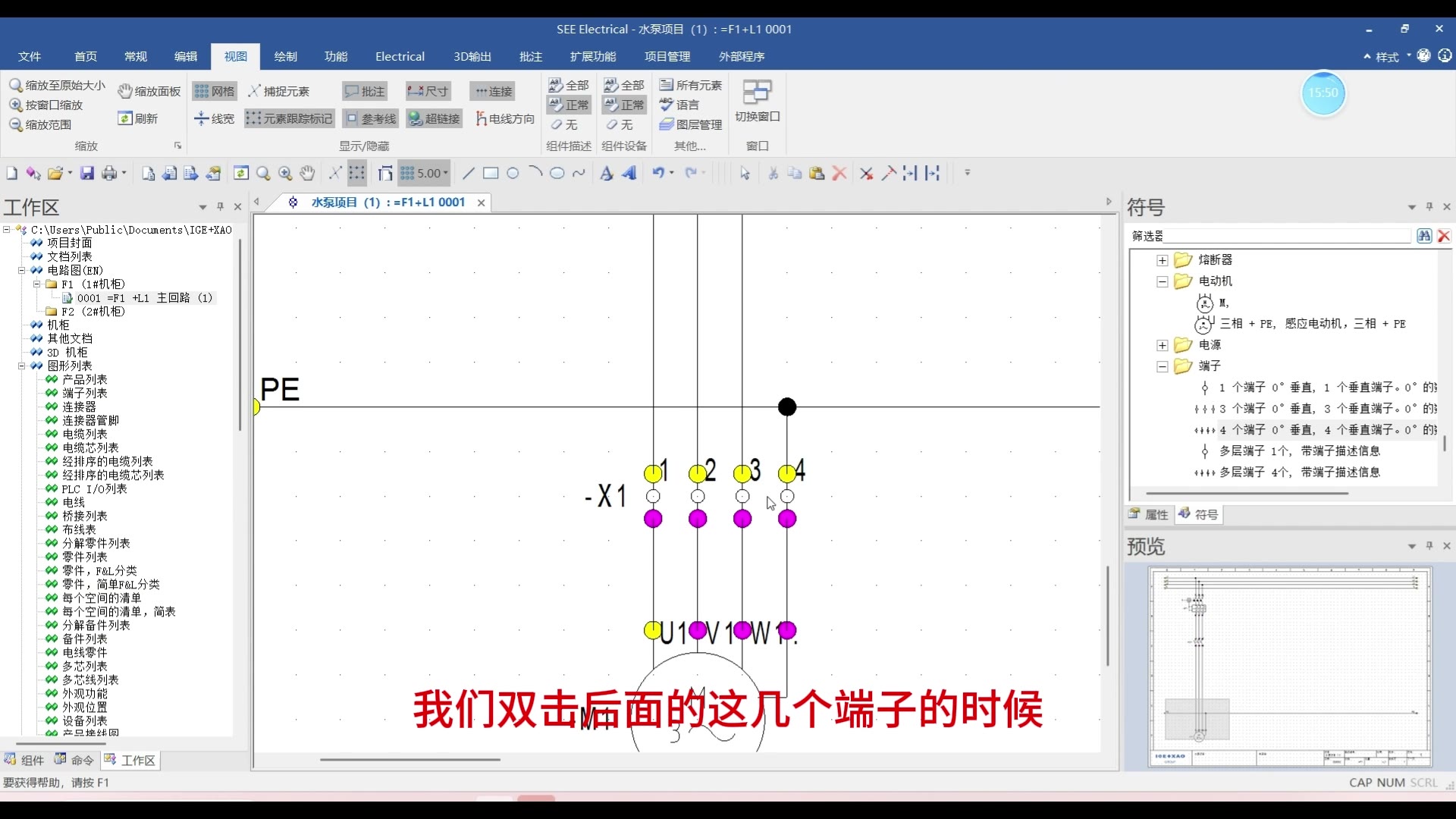

6. 双击端子可以查看端子高亮，确认连接关系。

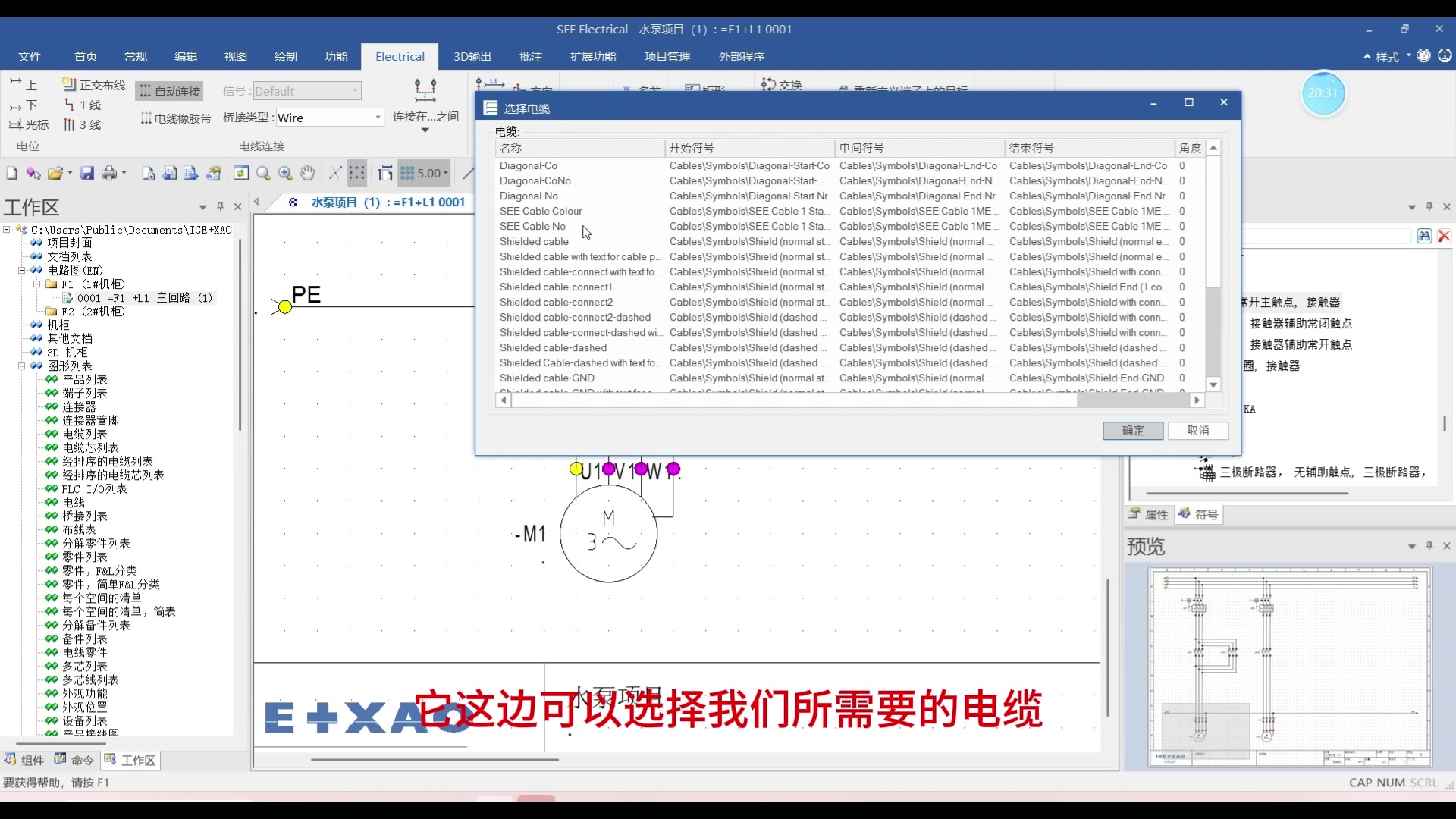

7. 电缆型号和长度在属性中直接选择。

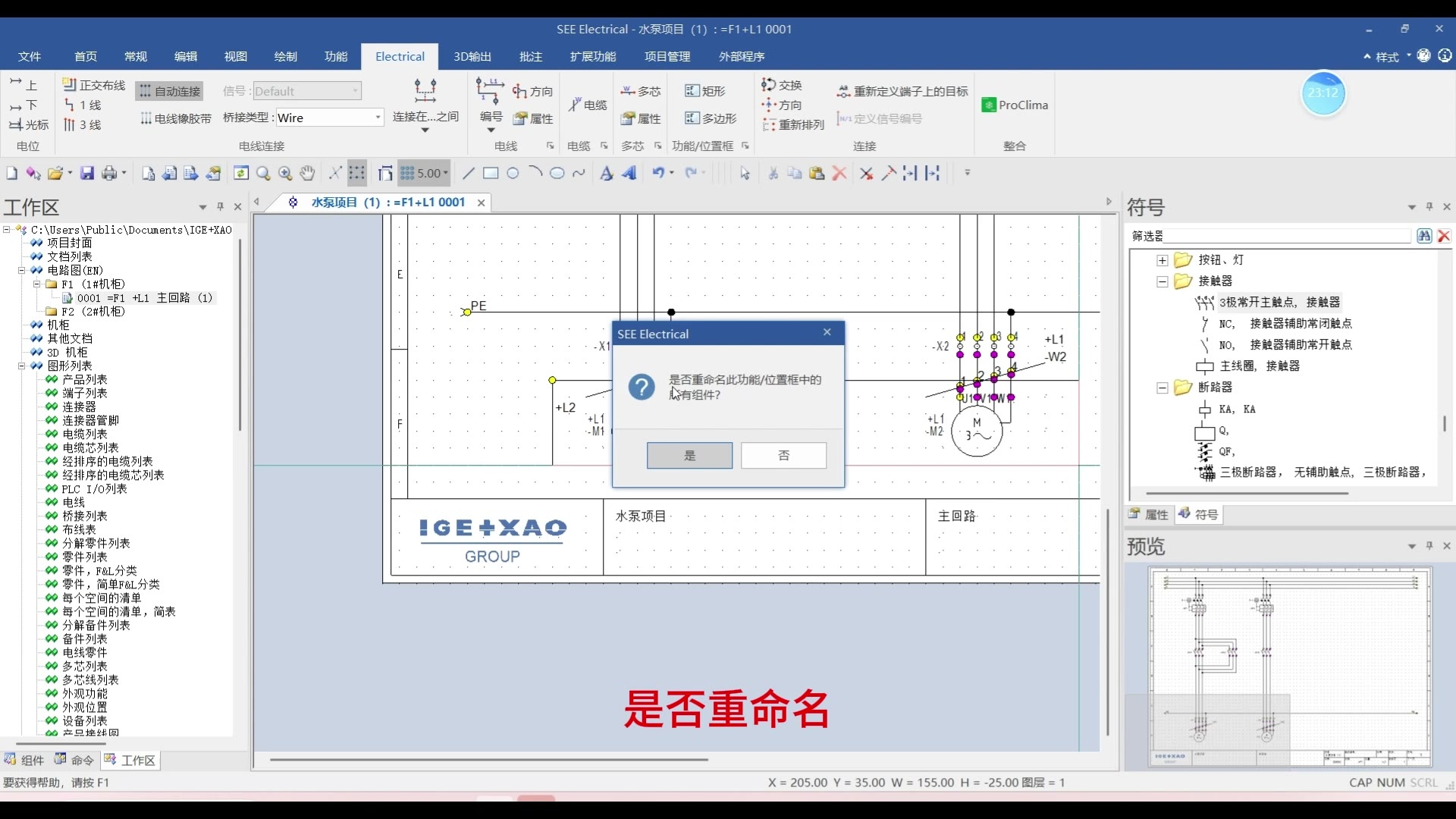

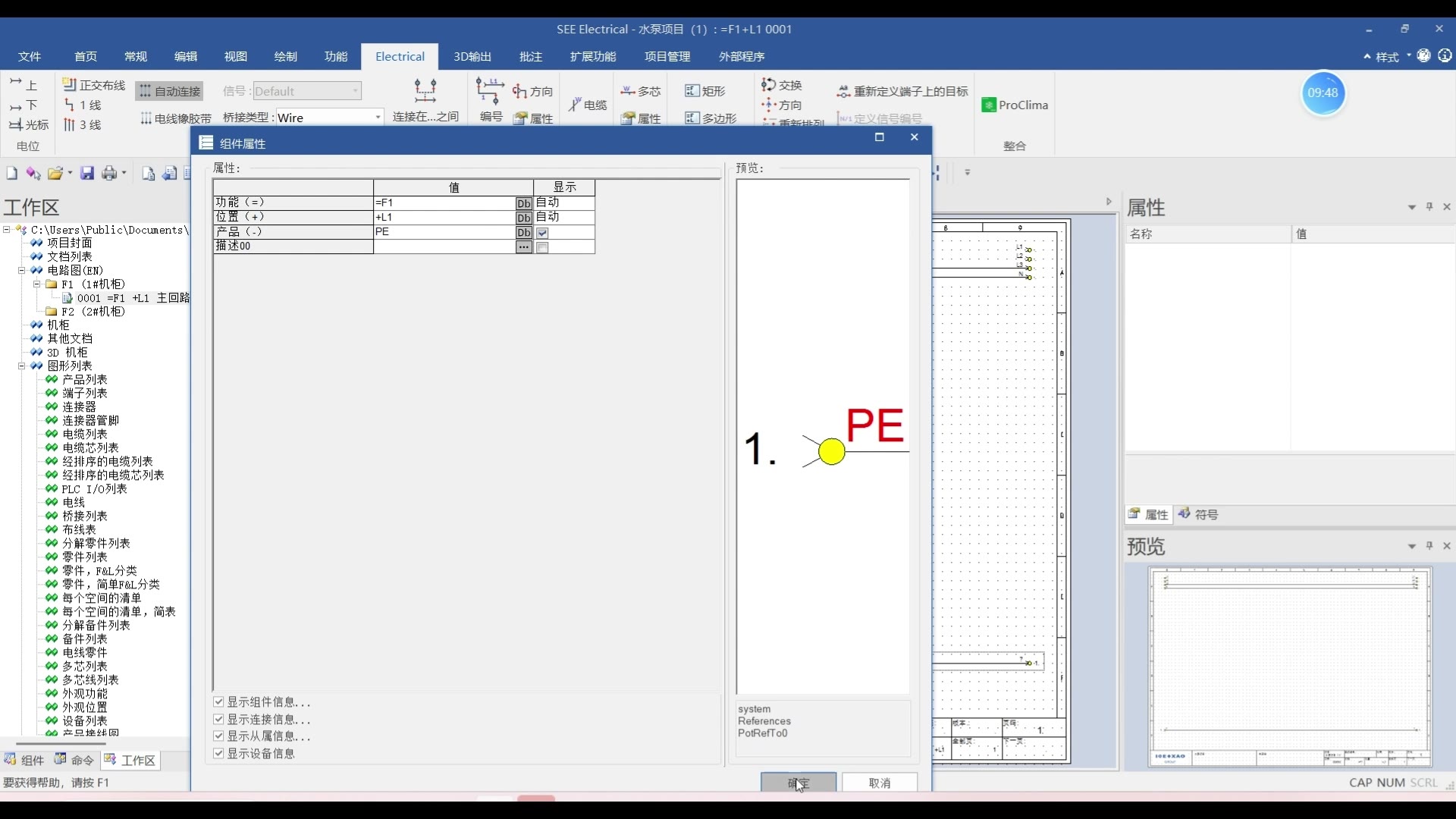

8. 双击元器件可重命名，保持命名规范。
常见问题
- 主触点关联不上？确认断路器极数和三极符号匹配，关联失败时检查触点编号。
- 电缆长度参与报表统计吗？参与，电缆清单会汇总所有电缆的型号和长度。
